تفاوت تسمه دنده ای و شیاری
درک تفاوت تسمه دنده ای و شیاری برای تعمیر و نگهداری خودرو یا سیسنم نوار نقاله حائز اهمیت است، چراکه بی توجهی به هر یک میتواند منجر به عملکرد ضعیف موتور، خرابی مکانیکی و تعمیرات پرهزینه شود.
فهرست محتوایی مقاله
تفاوت تسمه دنده ای و شیاری
تسمه دنده ای و شیاری نقشهای مهم اما متمایز در عملکرد موتور و سایر ماشینآلات دارند و اهمیت آنها را در سیستمهای مکانیکی برجسته میکنند. یک تسمه دنده ای (تسمه تایم)، که اغلب از لاستیک تقویت شده ساخته شده است، برای هماهنگ کردن چرخش میل لنگ و میل بادامک در یک موتور احتراق داخلی طراحی شده است. این هماهنگسازی برای حفظ زمانبندی مناسب سوپاپها، حصول اطمینان از باز و بسته شدن سوپاپهای ورودی و خروجی موتور در فواصل صحیح نسبت به موقعیت پیستونها، حیاتی است. عملکرد صحیح تسمه دنده ای به جلوگیری از آتش سوزی موتور، بهبود عملکرد و تضمین طول عمر موتور با به حداقل رساندن سایش و پارگی کمک میکند.
در مقابل، یک شیاری ( تسمه چند شیار یا تسمه پلی V)، معمولاً سیستمهای جانبی مختلف خودرو مانند دینام، پمپ فرمان، پمپ آب و کمپرسور تهویه مطبوع را تغذیه میکند. این نوع تسمه دارای طراحی آجدار است که به آن اجازه میدهد تماس بهتری با قرقرهها داشته باشد و قادر است چندین وسیله جانبی را به طور همزمان اجرا کند. انعطافپذیری و استحکام تسمه شیاری به جذب بارهای ضربهای کمک میکند و با اجازه دادن به موتور برای انجام کارهای کمکی بدون مصرف انرژی بیش از حد، کارایی را افزایش میدهد.
درک تفاوت تسمه دنده ای و شیاری برای تعمیر و نگهداری خودرو یا سیسنم نوار نقاله بسیار مهم است، چراکه بی توجهی به هر یک میتواند منجر به عملکرد ضعیف موتور، خرابی مکانیکی و تعمیرات پرهزینه شود.

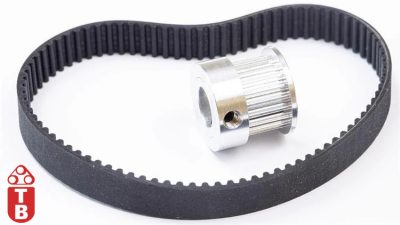

تفاوت تسمه دنده ای و شیاری در ساختار
تسمه دنده ای و شیاری در ساختار و هدف خود تفاوت های قابل توجهی دارند:

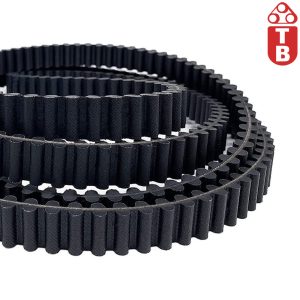

تسمه دنده ای
1. ساختار:
- تسمه های دنده ای معمولاً از مواد لاستیکی تقویت شده ساخته شده که و دارای دندانه هایی هستند که با دندانههای مربوطه روی قرقره ها (دنده ها) به هم متصل میشوند. این طراحی از لغزش جلوگیری کرده و زمان بندی دقیق بین میل لنگ و میل بادامک (های) موتور را تضمین میکند. دندانها همچنین امکان انتقال گشتاور بالا را فراهم میکنند.
- مشخصات خاص دندانها به حفظ تراز و زمان بندی کمک شایانی میکند که در کاربردهای موتور بسیار مهم است.
2. عملکرد:
در ادامه تفاوت تسمه دنده ای و شیاری ، وظیفه اصلی تسمه دنده ای همگام سازی چرخش میل لنگ و میل بادامک (ها) است تا اطمینان حاصل شود که سوپاپهای موتور در زمان های صحیح نسبت به موقعیت پیستونها باز و بسته میشوند.

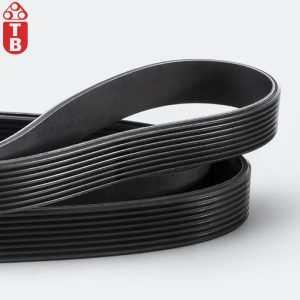

تسمه شیاری
1. ساختار:
- تسمه های شیاری شکلی صاف با دندههای طولی متعدد در یک طرف دارند که به آنها این امکان را میدهد شیارهای قرقرهها را بگیرند. آنها معمولاً از لاستیک بادوام یا مواد مصنوعی ساخته میشوند و برای عبور از چندین قرقره طراحی شدهاند.
- دندهها تسمه را قادر میسازند تا سطح بالایی از تماس با سطوح قرقره را حفظ کند که به انتقال نیرو کمک میکند.
2. عملکرد:
در ادامه تفاوت تسمه دنده ای و شیاری ، وظیفه اصلی تسمه شیاری به حرکت درآوردن لوازم جانبی مختلف موتور مانند دینام، پمپ فرمان، پمپ آب و کمپرسور تهویه مطبوع است. آنها به جای اطمینان از زمان بندی دقیق، نیرو را به اجزای مختلف توزیع می کنند.
تسمه های دنده ای دارای دندانه هستند و برای هماهنگ سازی دقیق اجزای موتور طراحی شده اند، در حالی که تسمه های شیاری دارای دنده هستند و برای انتقال انرژی همه کاره تر به لوازم جانبی مختلف طراحی شده اند. تفاوت های ساختاری آنها نشان دهنده نقش متمایز آنها در عملکرد موتور است.
تفاوت تسمه دنده ای و شیاری در طراحی
تسمه دنده ای و شیاری هر دو در کاربردهای خودرویی برای انتقال نیرو از موتور به اجزای مختلف استفاده میشوند، اما طرحها و عملکردهای متفاوتی دارند:
طراحی تسمه دنده ای :
تسمه دنده ای معمولاً دارای طراحی دندانه دار یا آجدار در سطح داخلی آن است. این دندانه ها در شیارهای مربوطه روی قرقره هایی که با آنها درگیر میشوند قرار میگیرند و امکان زمان بندی دقیق اجزای موتور را فراهم میکنند.
تسمه های تایم یا دندهای معمولاً از ترکیبات لاستیکی با استحکام بالا ساخته شده که با الیاف (مانند فایبرگلاس یا آرامید) تقویت میشوند تا در برابر دما و بارهای بالا مقاومت کنند.
برنامه های کاربردی ⇐ معمولاً در موتورهای کنترل زمان بندی، به ویژه در میل بادامک بالای سر با تسمه یافت میشود.
طراحی تسمه شیاری :
تسمه شیاری دارای یک سری دندههای طولی در سطح داخلی خود است که به گونه ای طراحی شدهاند که در شیارهای قرقرهها قرار میگیرند.
این تسمه معمولاً در سمت بیرونی صاف است و سطح بالایی را برای تماس با قرقره ها برای جلوگیری از لغزش فراهم میکند.
برنامه های کاربردی ⇐ به طور گسترده در وسایل نقلیه مدرن برای سیستمهای محرک لوازم جانبی استفاده میگردد، چراکه آنها قادرند چندین تسمه جداگانه را با یک تسمه جایگزین کنند تا تعمیر و نگهداری ساده و فضا کاهش یابد.
در اصل، اصلی ترین تفاوت تسمه دنده ای و شیاری در طراحی و هدف آنها است:
تسمه تایم دندانه دار است و برای کنترل دقیق زمان بندی اجزای موتور استفاده میشود، در حالی که تسمه شیاری دارای دنده است و برای به حرکت درآوردن چندین لوازم جانبی موتور استفاده میگردد.
تفاوت تسمه دنده ای و شیاری در کاربرد صنعتی
حال که با تفاوت تسمه دنده ای و شیاری آشنا شده ایم، در کاربردهای نوار نقاله، انتخاب بین یک تسمه دنده ای و یک تسمه شیاری بستگی به نیازهای خاص سیستم از نظر انتقال نیرو، دقت موقعیت و شرایط محیطی دارد. در ادامه به تفکیک تفاوت بین این دو نوع تسمه میپردازیم:
تسمه دنده ای
- طراحی: تسمههای دنده ای دارای دندانه هایی هستند که با شیارهای مربوطه روی قرقره ها مشبک میشوند. آنها معمولا از لاستیک یا مواد پلیمری تقویت شده ساخته میشوند.
- عملکرد: طراحی شده برای موقعیت یابی دقیق و حرکت همزمان. دندانها از لغزش جلوگیری میکنند و برای کاربردهایی که نیاز به زمان بندی دقیق دارند، مانند نوار نقالههایی که باید هماهنگی با سایر اجزا را حفظ کنند، ایده آل هستند.
- برنامه های کاربردی: معمولاً در برنامههایی استفاده میشود که حرکت و زمان دقیق بسیار مهم است، مانند تجهیزات اتوماسیون، رباتیک، یا سیستمهای انتقال با سرعت و مسافت خاص مورد نیاز.
مزایا:
↵ دقت و تکرارپذیری بالایی را ارائه میدهد.
↵ کاهش تعمیر و نگهداری به دلیل حداقل سایش تسمه و قرقره ها.
↵ قابلیت تحمل بارهای بالا در برخی تنظیمات.
معایب:
↵ حساس تر به دما و عوامل محیطی.
↵ گران تر از تسمه های شیاری است.
تسمه شیاری
- طراحی: تسمه های شیاری دارای یک سری دنده در سطح داخلی هستند که در شیارهای مربوطه روی قرقره ها قرار میگیرند. اغلب از ترکیبات لاستیکی ساخته شده که میتواند از نظر انعطاف پذیری و استحکام متفاوت باشد.
- عملکرد: برای انتقال کارآمد نیرو و انعطاف پذیری طراحی شده است. لزوماً برای حرکت دقیق سنکرون نیست، اما میتواند نیرو را به طور موثر در فواصل طولانی منتقل کند.
- برنامه های کاربردی: رایج در کاربردهایی که تسمه باید در اطراف قرقره ها خم شود و به انعطاف پذیری نیاز دارد، مانند سیستمهای نوار نقاله سنتی، لوازم جانبی خودرو، و ماشین آلات عمومی.
مزایا:
↵ به طور کلی نسبت به تسمه دنده ای ارزان تر و تعویض آسان تر است.
↵ مناسب برای برنامههایی که شامل سرعت متغیر و نیازهای بار هستند.
↵ تحمل بیشتر در برابر ناهماهنگی و شرایط محیطی.
معایب:
در صورت بارگذاری بیش از حد ممکن است بلغزد که منجر به از دست دادن همگام سازی در برخی از برنامه ها میگردد. دقت کمتری در موقعیت یابی در مقایسه با تسمه دنده ای.
در ادامه تفاوت تسمه دنده ای و شیاری ، به طور خلاصه، اگر برنامه نوار نقاله شما دقت، گشتاور بالاتر و نیاز به حرکت هماهنگ را در اولویت قرار میدهد، تسمه دنده ای انتخاب بهتری خواهد بود. از سوی دیگر، اگر انعطاف پذیری، سهولت تعمیر و نگهداری و مقرون به صرفه بودن ملاحظات کلیدی هستند، یک تسمه شیاری برای شما گزینه مناسب تری است. نیازهای عملیاتی خاص، شرایط و ملاحظات هزینه سیستم نقاله در نهایت انتخاب بین دو نوع تسمه را هدایت میکند.
| جهت مشاهده محصولات و همچنین ثبت سفارش و مشاوره با کارشناسان فنی شرکت تسمه برنا در اینستاگرام در ارتباط باشید.

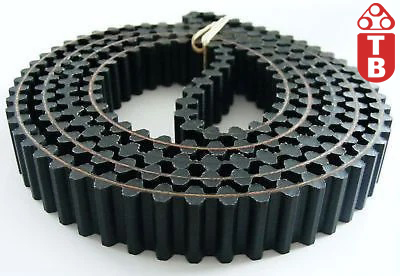

خرید تسمه دنده ای و شیاری
با توجه موارد اشاره شده درباره تفاوت تسمه دنده ای و شیاری ، هنگام خرید تسمه های دنده ای و تسمه های شیاری، مهم است که عوامل مختلفی را در نظر بگیرید تا مطمئن شوید که محصولات مناسب برای وسیله نقلیه یا ماشین آلات خود را انتخاب میکنید. راهنمای خرید جامع در زیر آمده است:
نیازهای خود را شناسایی کنید
- تسمه دنده ای : این تسمه ها برای همگام سازی چرخش میل لنگ و میل بادامک در موتور بسیار مهم هستند. آنها معمولاً بر اساس توصیههای سازنده وسیله نقلیه شما نیاز به تعویض در فواصل منظم دارند.
- تسمه های شیاری : این تسمه های مختلف مانند دینام، پمپ فرمان و کمپرسور تهویه مطبوع را هدایت میکند. این تسمه ها ممکن است به دلیل گرما و اصطکاک فرسوده شوند، بنابراین بازرسی منظم و تعویض آن بسیار مهم است.
سازگاری
مشخصات ماشین: همیشه دفترچه راهنمای وسیله نقلیه یا نوار نقاله خود را برای مشخصات تسمه دنده ای و تسمه های شیاری، از جمله طول، عرض و مشخصات بررسی کنید.
مواد و ساخت و ساز
- کیفیت مواد: به دنبال تسمه های ساخته شده از مواد باکیفیت مانند EPDM (اتیلن پروپیلن دیان مونومر) یا نئوپرن باشید که دوام و مقاومت در برابر دما بهتری دارند.
- تقویت : بسیاری از تسمههای با کیفیت بالا دارای تقویت کننده فایبرگلاس یا پلی استر هستند که باعث افزایش استحکام و طول عمر میشود.
مشخصات تسمه
- طول: مطمئن شوید که طول تسمه مورد نیاز را میدانید. برای تسمه های دنده ای، گام، تعداد دندانه ها و طراحی کلی برای عملکرد بسیار مهم هستند.
- عرض/ارتفاع: برای تسمه های شیاری، اطمینان حاصل کنید که عرض و تعداد دندههای مناسب را برای تناسب و عملکرد مناسب دریافت میکنید.
- طراحی دندان (برای تسمه تایم): موتورهای مختلف ممکن است به طرح های دندانه خاصی نیاز داشته باشند (به عنوان مثال، مربع، گرد یا پروفیل های خاص).
محدوده قیمت : بودجه تعیین کنید اما مراقب گزینه های بسیار ارزان باشید چراکه در این مواقع ممکن است نشان دهنده کیفیت پایین تر باشند.
نصب : تصمیم بگیرید که آیا خودتان تسمه را نصب میکنید یا از متخصص کمک بگیرید. اگر خودتان این کار را انجام میدهید، مطمئن شوید که ابزار لازم را دارید و از یک راهنما یا ویدیوی معتبر پیروی کنید. اگر به یک متخصص متکی هستید، هزینه نصب آنها را در نظر بگیرید.
نکات تعمیر و نگهداری
در ادامه تفاوت تسمه دنده ای و شیاری ، تسمههای تایم و تسمههای شیاری را بهطور مرتب از نظر ساییدگی، مانند ترکخوردگی، ساییدگی یا لعاب بازرسی کنید. توصیه های جایگزینی را که در دفترچه راهنمای دستگاه خود ذکر شده است دنبال کنید.
از فروشندگان قابل اعتماد، چه آنلاین نظیر شرکت تسمه برنا و چه از فروشگاه های محلی خرید کنید. با پیروی از موارد اشاره شده در طول مقاله، میتوانید هنگام خرید تسمه دنده ای و تسمههای شیاری تصمیمات آگاهانه بگیرید و از سازگاری، کیفیت و طول عمر برای نیازهای خودروی خود اطمینان حاصل کنید.
| شما کاربران عزیز میتوانید با کارشناسان فنی شرکت تسمه برنا جهت مشاوره برای تصمیم گیری راحت تر تماس حاصل فرمائید.
سوالات متداول

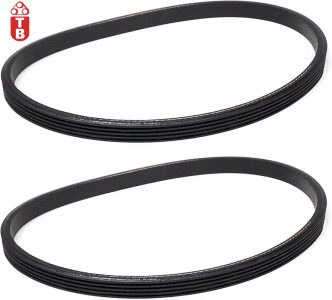

¦ تفاوت تسمه دنده ای و شیاری در قیمت به چه صورت است؟
قیمت تسمه دنده ای و شیاری به ابعاد، ضخامت و کیفیت مواد استفاده شده در تولید آن دارد. قیمت های مختلفی برای تسمه دنده ای و شیاری وجود دارد که با توجه به موارد اشاره در طول مقاله، متغییر است.
