تسمه دنده ای
تسمه دنده ای برای اطمینان از عملکرد مناسب مکانیسمهای زمان بندی موتور بسیار مهم میباشد و درک ویژگیهای آنها میتواند به حفظ عملکرد و طول عمر موتور کمک کند.
فهرست محتوایی مقاله

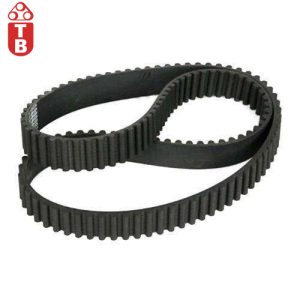

تسمه دنده ای
تسمه دنده ای یا تسمه تایم بخش مهمی از موتور است که به اطمینان از روان بودن همه چیز کمک میکند. تسمه دنده ای یک تسمه لاستیکی با دندانه است که میل لنگ و میل بادامک را به هم متصل میکند. میل لنگ وظیفه تامین نیروی موتور را بر عهده دارد، در حالی که میل بادامک باز و بسته شدن سوپاپ های موتور را کنترل میکند.
تسمه دنده ای چرخش این قطعات را هماهنگ میکند و اطمینان میدهد که سوپاپ ها در زمان های مناسب نسبت به موقعیت پیستون ها باز و بسته میشوند. این هماهنگی برای عملکرد موثر و کارآمد موتور حیاتی است.
اگر تسمه دنده ای فرسوده یا پاره شود، میتواند منجر به مشکلات جدی موتور شود. در بسیاری از موتورها، شکستگی تسمه تایم میتواند باعث برخورد پیستونها و سوپاپها و در نتیجه آسیبهای پرهزینه شود. بنابراین، مهم است که به طور منظم تسمه تایم را طبق توصیههای سازنده، بازرسی و تعویض کنید تا از خرابیهای غیرمنتظره جلوگیری کنید. نگه داشتن این تسمه در شرایط خوب کلید حفظ سلامت کلی و عملکرد موتور است.
عملکرد تسمه دنده ای
تسمه دنده ای یک جزء حیاتی در موتور احتراق داخلی است که چرخش میل لنگ و میل بادامک (های) را هماهنگ میکند. با انجام این کار، اطمینان حاصل میشود که سوپاپهای موتور در زمان های صحیح در طول چرخه های ورودی و خروجی هر سیلندر باز و بسته میشوند. این زمانبندی دقیق برای حفظ راندمان موتور، توان خروجی و عملکرد کلی بسیار مهم است. تسمه تایم معمولاً از یک ماده لاستیکی بادوام تقویت شده با الیاف یا طناب تشکیل شده است که به آن اجازه میدهد تا تنش و دمای بالا را در محیط موتور تحمل کند.
علاوه بر این، تسمه دنده ای نقش اساسی در جلوگیری از آسیب موتور دارد. اگر تسمه فرسوده شود یا پاره شود، هماهنگی بین میل لنگ و میل بادامک ممکن است از بین برود و منجر به سناریویی شود که به عنوان “تداخل سوپاپ” شناخته میشود. این وضعیت میتواند باعث برخورد پیستونها به سوپاپها شود که به طور بالقوه منجر به آسیب قابل توجه موتور میشود که ممکن است نیاز به تعمیرات پرهزینه داشته باشد.
بنابراین تعمیر و نگهداری منظم، از جمله تعویض به موقع تسمه تایمینگ طبق توصیه های سازنده، برای اطمینان از طول عمر و قابلیت اطمینان موتور بسیار مهم است.

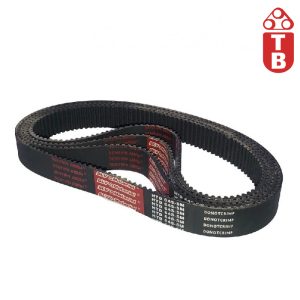

مشخصات تسمه دنده ای
همانطور که در طول مقاله اشاره شد، تسمه دنده ای یک جزء ضروری در موتور احتراق داخلی است که نقش مهمی در هماهنگ سازی چرخش میل لنگ و میل بادامک (ها) ایفا میکند. در ادامه به ویژگی های کلیدی تسمه دنده ای اشاره کردیم:
- ترکیب مواد: تسمه های تایم معمولاً از ترکیبی از لاستیک و مواد تقویت شده مانند فایبرگلاس یا فولاد ساخته میشوند که استحکام و انعطاف پذیری را ایجاد میکنند. لاستیک باعث انعطاف پذیری میشود، در حالی که تقویت کننده به تسمه دوام و مقاومت در برابر سایش میدهد.
- طراحی دندانه دار: تسمه های تایم دارای یک سری دندانه در امتداد سطح داخلی خود هستند. این دندانهها به چرخ دنده های متصل به میل لنگ و میل بادامک میچسبند و هماهنگی دقیق بین این دو را تضمین میکنند. طراحی دندان میتواند متفاوت باشد، با اندازهها و شکلهای مختلف در کاربردهای مختلف استفاده میشود.
- طول و عرض: تسمه های تایم بسته به طراحی و مشخصات موتور در طول ها و عرض های مختلفی عرضه میشوند. برای اطمینان از تناسب و عملکرد مناسب، ابعاد باید دقیق باشند.
- تعمیر و نگهداری کم: بر خلاف زنجیر تایم، تسمه تایم صنعتی معمولاً به تعمیر و نگهداری کمتری نیاز دارد. با این حال، آنها باید در فواصل منظم تعویض شوند تا از خرابی جلوگیری شود، چراکه ممکن است به مرور زمان فرسوده شوند و دندان های خود را از دست بدهند یا ترک بخورند.
- سطح نویز: تسمه های تایم در مقایسه با زنجیر تایم بیصدا تر عمل میکنند که به دلیل اتصالات فلزی و مکانیسم های کششی میتوانند صدای بیشتری تولید کنند.
- وزن: تسمه های تایم معمولاً سبک تر از زنجیر تایم هستند که میتواند به بهبود راندمان و کاهش بار موتور کمک کند.
- مکانیسم کشش: تسمه های تایم اغلب برای حفظ کشش مناسب در حین کار به کشش نیاز دارند. یک تسمه به درستی کشش عملکرد مطلوب و طول عمر را تضمین میکند.
- غیر فلزی: بر خلاف زنجیر تایم، تسمه های تایم از اتصالات فلزی استفاده نمیکنند که به عملکرد بی صداتر و کاهش وزن آنها کمک میکند، اما همچنین میتواند به این معنی باشد که آنها بیشتر در معرض آسیب ناشی از آلاینده ها و دماهای شدید هستند.
- نصب و تعویض: نصب و تعویض تسمه دنده ای معمولا ساده تر از زنجیر تایم است. با این حال، از آنجایی که آنها یک جزء حیاتی هستند، ضروری است که به درستی نصب شوند تا از آسیب به موتور جلوگیری شود.
- حالت خرابی: خرابی تسمه دنده ای میتواند منجر به آسیب جدی موتور شود، به ویژه در موتورهای تداخلی، که در صورت شکستن تسمه تایم، پیستون ها میتوانند با سوپاپ ها برخورد کنند. بازرسی منظم و تعویض به موقع برای جلوگیری از چنین خرابی های فاجعه باری بسیار مهم است.
کاربرد تسمه دنده ای
تسمه های دنده ای به دلیل توانایی آنها در انتقال نیرو و حرکت به طور موثر و دقیق، اجزای حیاتی در کاربردهای مختلف صنعتی هستند. آنها برای همگام سازی چرخش شفت ها طراحی شدهاند و اطمینان حاصل میکنند که ماشین آلات و سیستمهای مکانیکی هماهنگ عمل کنند. در ادامه برخی از کاربردهای رایج تسمه دنده ای در صنعت آورده شده است:
- صنعت خودرو: تسمه تایم به طور گسترده در موتورهای احتراق داخلی برای همگام سازی میل لنگ و میل بادامک استفاده میگردد. این هماهنگ سازی برای عملکرد بهینه موتور ضروری است و اطمینان میدهد که سوپاپ ها در زمان های مناسب باز و بسته میشوند.
- ماشین ابزار: تسمه دنده ای اغلب در ماشین های CNC و ماشینهای فرز برای حرکت دقیق سرهای برش یا موقعیت میز استفاده میشود. این نوع تسمهها کنترل دقیق سرعت و گشتاور را امکان پذیر میکنند که برای دستیابی به نتایج ماشینکاری با کیفیت بالا ضروری است.
- نقاله: تسمه تایم را میتوان در سیستمهای نقاله برای حمل مواد و محصولات استفاده کرد. آنها حرکت هماهنگ را تضمین میکنند، که در کاربردهایی مانند بسته بندی، بطری سازی و خطوط مونتاژ بسیار مهم است.
- روباتیک: در رباتیک، تسمه تایم در سیستمهای حرکتی بازوهای رباتیک و وسایل نقلیه هدایت شونده خودکار (AGVs) استفاده میشود. آنها حرکت دقیق و قابل تکرار را تسهیل میکنند که برای کارهایی مانند مونتاژ، چیدن و قرار دادن ضروری است.
- ماشین آلات نساجی: تسمههای تایم در فرآیندهای مختلف تولید نساجی برای کنترل حرکت ماشین آلات مانند ماشین های بافندگی و بافندگی یافت میشوند. آنها تنش و زمان بندی ثابت را برای تولید پارچه با کیفیت بالا تضمین میکنند.
- فرآوری مواد غذایی: در تجهیزات فرآوری مواد غذایی، تسمه دنده ای را میتوان در دستگاه های میکسر، اسلایسر و ماشینهای بسته بندی استفاده کرد. آنها همزمان سازی لازم را برای حفظ پاکیزگی و بهداشت و در عین حال تضمین عملکرد کارآمد فراهم میکنند.
- تجهیزات پزشکی: تسمه های دنده ای اغلب در دستگاههای پزشکی مانند دستگاه های ام آر آی و سیستمهای اتوماسیون آزمایشگاهی استفاده میگردد، جایی که حرکت و زمان دقیق برای تصویربرداری و تجزیه و تحلیل دقیق بسیار مهم است.
- تولید نوشیدنی: در صنایع بطری سازی و کنسروسازی از تسمه دنده ای برای هماهنگی حرکات ماشین آلات مختلف از جمله فرآیندهای پرکردن، دربندی و برچسب زدن استفاده میشود.
- صنعت چاپ: تسمههای دنده ای نقش اساسی در چاپگرها و دستگاههای کپی دارند، جایی که تغذیه و تراز دقیق کاغذ برای خروجیهای با کیفیت بالا ضروری است.
- آسانسور و پله برقی: تسمه دنده ای را میتوان در مکانیزم حرکت آسانسور و پله برقی استفاده کرد که امکان حرکت صاف و هماهنگ را فراهم میکند.
- هوادفضا و دفاع: تسمه های دنده ای در کاربردهای مختلف هوافضا برای کنترل حرکت محرک ها و سایر تجهیزات دقیق مورد استفاده قرار میگیرند، جایی که قابلیت اطمینان و دقت در اولویت هستند.
شاید به طور کلی بتوان گفت، تسمه های دنده ای به دلیل دوام، انعطاف پذیری، نیازهای کم تعمیر و نگهداری و توانایی انتقال بارهای قابل توجه در حالی که زمان بندی و تراز دقیق را حفظ میکنند، ارزش گذاری میشوند. کاربردهای این مدل تسمهها طیف گسترده ای از صنایع را در بر میگیرد و آنها را به یک جزء حیاتی در بسیاری از سیستمهای مکانیکی تبدیل میکند.

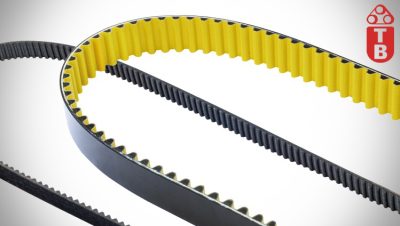

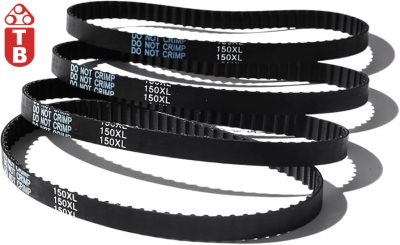

خرید تسمه دنده ای
خرید تسمه دنده ای به منظور استفاده در کاربردهای صنعتی مستلزم بررسی دقیق چندین فاکتور برای اطمینان از عملکرد مطلوب، طول عمر و سازگاری با ماشین آلات شما است. در ادامه یک راهنمای جامع برای کمک به شما در پیمایش این فرآیند گردآوری شده است:
الزامات برنامه را درک کنید
- نوع کاربرد: مشخص کنید که آیا تسمه دنده ای برای دستگاه CNC، مصارف خودرو، سیستم نوار نقاله یا برنامه دیگری است.
- نیازهای بار: بار و گشتاوری را که تسمه تایم باید تحمل کند را تعیین کنید. این بر اندازه و انتخاب مواد تأثیر میگذارد.
نوع تسمه مربوطه را انتخاب کنید
- مواد: تسمه های دنده ای معمولاً از موادی مانند نئوپرن، پلی اورتان یا لاستیک ساخته میشوند که با الیاف تقویت شدهاند (مانند فایبرگلاس، آرامید). یک ماده را بر اساس شرایط محیطی و بار انتخاب کنید.
- پیچ: تسمه های دنده ای در گام های مختلف (فاصله بین دندان ها) قرار میگیرند. گام های رایج شامل 2 میلی متر، 5 میلی متر، 8 میلی متر و 14 میلی متر است. مطمئن شوید که محدوده با مشخصات قرقره شما مطابقت دارد.
- نمایه دندان: برنامه های مختلف ممکن است به پروفایل های دندانی متفاوتی نیاز داشته باشند. پروفیل های رایج شامل ذوزنقه و گرد است. بررسی کنید که نمایه با قرقره های شما مطابقت داشته باشد.
محاسبه اندازه و طول
- طول: فاصله بین قرقره ها را اندازه بگیرید و از فرمول ها یا ابزارهای مناسب برای تعیین طول تسمه مورد نیاز برای کاربرد خود استفاده کنید.
- عرض: پهنای تسمه را بر اساس ظرفیت بار و سفتی مورد نیاز انتخاب کنید.
عوامل محیطی را در نظر بگیرید
- دما : محدوده دمای عملیاتی را در نظر بگیرید. برخی از مواد در دماهای بالاتر یا پایین تر عملکرد بهتری دارند.
- مواد شیمیایی: اطمینان حاصل کنید که تسمه در برابر هرگونه مواد شیمیایی یا حلالی که ممکن است در محیط کار با آن مواجه شود مقاوم باشد.
- رطوبت/گرد و غبار: اگر محیط کار گرد و غبار یا مرطوب است، تسمههایی را انتخاب کنید که برای مقاومت در برابر سایش و پارگی طراحی شدهاند.
مشخصات سازنده را بررسی کنید
- استانداردها و گواهینامه ها: به دنبال تسمههایی باشید که استانداردهای صنعت (مانند ISO، DIN) را برای اطمینان از کیفیت مطابقت دارند.
- شهرت برند: تولیدکنندگان و تامین کنندگان را برای شهرت آنها در بازار تحقیق کنید. برندهای مورد اعتماد ممکن است ضمانتنامهها و پشتیبانی مشتری بهتری ارائه دهند.
ملاحظات بودجه
اگرچه ممکن است انتخاب ارزان ترین گزینه وسوسه انگیز باشد، هزینههای طولانی مدت مرتبط با تعویض مکرر را در نظر بگیرید. تسمههای باکیفیتتر ممکن است هزینه اولیه بالاتری داشته باشند، اما میتوانند در طول زمان در هزینهها صرفهجویی کنند.
اگر پیش بینی میکنید به تسمههای متعدد نیاز دارید، گزینه های خرید عمده را برای کاهش هزینه ها جویا شوید.
تعویض و نگهداری
- سهولت در تعویض: تسمههایی را انتخاب کنید که به راحتی قابل تعویض باشند، مخصوصاً برای کاربردهایی که نیاز به تعمیر و نگهداری منظم دارند.
- دستورالعمل های تعمیر و نگهداری: الزامات نگهداری تسمه های انتخابی خود را مرور کنید (به عنوان مثال، کشش، بررسی تراز) تا طول عمر آنها را به حداکثر برسانید.
انتخاب تامین کننده و توزیع کننده
- محلی در مقابل تامین کنندگان آنلاین: برای دسترسی و پشتیبانی سریع تر، تامین کنندگان محلی را در نظر بگیرید، اما گزینه های آنلاینی را که ممکن است انتخاب های گسترده تر یا قیمت های رقابتی ارائه دهند، نادیده نگیرید.
- پشتیبانی مشتری: با تامین کنندگانی که پشتیبانی فنی را برای کمک به پاسخگویی به سوالات یا عیب یابی مشکلات پس از خرید ارائه میدهند، تعامل کنید.
تست و کنترل کیفیت
در صورت امکان، برای اطمینان از سازگاری و عملکرد قبل از خرید عمده، یک تسمه نمونه برای آزمایش در برنامه خاص خود سفارش دهید. همچنین بهتر است مشخصات، تاریخ نصب و نگهداری انجام شده روی هر تسمه را برای مراجعات بعدی و بهبود تصمیمات خرید در آینده پیگیری کنید.
با پیروی از این دستورالعملها، میتوانید هنگام خرید تسمه تایم برای کاربردهای صنعتی تصمیمات آگاهانه بگیرید و از عملکرد بهینه و طول عمر ماشینآلات خود اطمینان حاصل کنید.
| شما کاربران عزیز میتوانید با کارشناسان فنی شرکت تسمه برنا جهت مشاوره برای تصمیم گیری راحت تر تماس حاصل فرمائید.
با توجه فرایندهای اشاره شده بالا، خرید تسمه دنده ای یک سرمایه گذاری مهم است که میتواند تاثیر قابل توجهی بر کارایی عملیاتی شما داشته باشد. با ارزیابی دقیق الزامات برنامه، مشخصات مواد، گزینههای تامین کننده و پشتیبانی موجود، میتوانید انتخابی آگاهانه داشته باشید که نیازهای عملیاتی و محدودیتهای بودجه شما را برآورده کند. همیشه به یاد داشته باشید که در صورت نیاز به کمک بیشتر در انتخاب بهترین تسمه دنده ای برای کاربرد خاص خود، با تولید کنندگان یا کارشناسان تسمه برنا مشورت کنید.
| جهت مشاهده محصولات و همچنین ثبت سفارش و مشاوره با کارشناسان فنی شرکت تسمه برنا در اینستاگرام در ارتباط باشید.
سوالات متداول

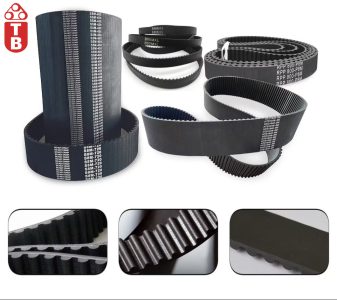

¦ قیمت تسمه دنده ای چقدر است؟
قیمت تسمه دنده ای بستگی به ابعاد، ضخامت و کیفیت مواد استفاده شده در تولید آن دارد. قیمت های مختلفی برای تسمه دنده ای وجود دارد که با توجه به موارد اشاره شده در طول مقاله، متغییر است.
