تسمه کربن دار پلی چاین
تسمه کربن دار پلی چاین تنها یک قطعه مصرفی نیست؛ بلکه یک راهکار مهندسی برای کاهش هزینههای عملیاتی و افزایش قابلیت اطمینان سیستمهای دوار است.
فهرست محتوایی مقاله
تسمه کربن دار پلی چاین
در دنیای مهندسی مکانیک، چالش همیشگی جایگزینی زنجیرهای پرسر و صدا و پرهزینه با یک سیستم منعطف و کارآمد بوده است. تسمه کربن دار پلی چاین پاسخی تکنولوژیک به این نیاز است. این تسمه که به عنوان یکی از پیشرفتهترین انواع تسمههای تایمینگ در صنعت شناخته میشود، به جای استفاده از سیمهای فولادی یا فایبرگلاس سنتی، از الیاف کربن (Carbon Tensile Cord) در هسته مرکزی خود بهره میبرد.
الیاف کربن به دلیل نسبت استثنایی استحکام به وزن، باعث میشوند که این تسمه تحت بارهای سنگین، کمترین میزان کشسانی را داشته باشد. برخلاف تسمههای معمولی که به مرور زمان شل میشوند، این محصول پایداری ابعادی فوقالعادهای را در طول عمر عملیاتی خود حفظ میکند.
بدنه اصلی این تسمه از ترکیب پلییورتان مهندسیشده ساخته شده است که مقاومت بالایی در برابر سایش، مواد شیمیایی و روغنهای صنعتی دارد. دندانههای تسمه کربن دار پلی چاین با دقت میکرونی طراحی شدهاند تا در داخل فولیها (Pulleys) کمترین اصطکاک و بیشترین درگیری را ایجاد کنند. این ترکیب هوشمندانه از پلیمر سخت و هسته کربنی، محصولی را به وجود آورده که میتواند گشتاورهای بسیار بالایی را انتقال دهد که پیش از این تنها توسط زنجیرهای فولادی سنگین امکانپذیر بود.
کاربردهای استراتژیک تسمه کربن دار پلی چاین در صنایع سنگین و حساس
وقتی صحبت از محیطهایی با گرد و غبار شدید، رطوبت بالا یا نیاز به دقت میلیمتری است، تسمه کربن دار پلی چاین انتخاب اول مهندسان ارشد میشود.
1. جایگزینی زنجیر در سیستمهای انتقال نیرو
یکی از بزرگترین مزایای این تسمه، توانایی جایگزینی سیستمهای زنجیر و چرخزنجیر است. زنجیرها نیاز به روغنکاری مداوم دارند و به دلیل سایش، به سرعت دچار پدیده “دراز شدن” میشوند.
صنعت نفت و گاز: استفاده در پمپهای هیدرولیک و سانتریفیوژها که پایداری انتقال نیرو در آنها حیاتی است.
ماشینآلات بستهبندی: در خطوط تولیدی که استانداردهای بهداشتی اجازه روغنکاری زنجیر را نمیدهند.
تجهیزات کشاورزی: کارکرد مداوم در معرض خاک و رطوبت بدون افت راندمان.
موتورسیکلتهای سنگین: جایگزینی زنجیر چرخ برای کاهش لرزش و صدای موتور.
2. بهینهسازی در فنهای برج خنککننده (Cooling Towers)
در برجهای خنککننده، رطوبت ۱۰۰ درصد و دمای بالا باعث میشود تسمههای لاستیکی معمولی به سرعت دچار پوسیدگی شوند. تسمه کربن دار پلی چاین به دلیل بدنه ضد رطوبت و الیاف کربنی که تحت تاثیر گرما منبسط نمیشوند، عمر مفید این تجهیزات را تا چندین برابر افزایش میدهد.
مزایا و ویژگیهای فنی تسمه کربن دار پلی چاین
چرا باید برای خرید این محصول هزینه بیشتری نسبت به تسمههای تایم معمولی بپردازید؟ پاسخ در هزینههای پنهان نگهداری (Maintenance) نهفته است.
بدون نیاز به روغنکاری: حذف هزینههای خرید روغن و سیستمهای روانکاری اتوماتیک.
راندمان انرژی بالا: به دلیل وزن بسیار کم و انعطافپذیری بالا، اتلاف انرژی ناشی از هیسترزیس به حداقل میرسد.
مقاومت دمایی وسیع: عملکرد پایدار در بازه دمایی ۳۵- تا ۱۲۰+ درجه سانتیگراد.
کاهش عرض سیستم: به دلیل قدرت بالای کربن، میتوانید از تسمههایی با عرض کمتر برای انتقال همان میزان قدرت استفاده کنید که منجر به کوچکتر شدن کل ابعاد دستگاه میشود.
- مزایای اقتصادی در بلندمدت : اگرچه قیمت اولیه این محصول نسبت به مدلهای لاستیکی بالاتر است، اما با حذف زمانهای توقف خط تولید (Downtime) و کاهش نیاز به قطعات یدکی، بازگشت سرمایه آن در کمتر از یک سال محقق میشود. در واقع شما با انتخاب این سیستم، هزینه “عدم تولید” را از بودجه سالانه خود حذف میکنید.
| ویژگی فنی | تسمه لاستیکی معمولی | تسمه کربن دار پلی چاین |
| متریال هسته | فایبرگلاس / فولاد | الیاف کربن خالص |
| نیاز به رگلاژ مجدد | بالا و مداوم | تقریباً صفر |
| مقاومت در برابر روغن | ضعیف تا متوسط | عالی |
| چگالی توان (Power Density) | متوسط | بسیار بالا |

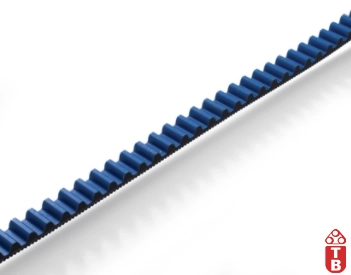

نکات خرید تسمه کربن دار پلی چاین
خرید این تجهیز حساس نیاز به دقت بالایی دارد؛ چرا که نصب یک تسمه تقلبی یا غیرمنطبق با استاندارد گام (Pitch) فولی، میتواند در کمتر از چند ساعت باعث تخریب کل سیستم انتقال قدرت شود.
تطابق گام دندانه و پروفیل فولی
یکی از اشتباهات رایج، استفاده از فولیهای قدیمی با پروفیل HTD برای تسمه کربن دار پلی چاین است. این تسمهها دارای پروفیل دندانه خاصی هستند که فشار را به صورت یکنواخت در سطح درگیری توزیع میکند.
شناسایی کد فنی: همواره به کدهای درج شده روی بدنه تسمه توجه کنید (مانند 8MGT یا 14MGT). این کدها بیانگر فاصله بین دو دندانه و توان انتقال گشتاور هستند.
بررسی اصالت برند: به دلیل قیمت بالاتر این تکنولوژی، نمونههای مشابه با الیاف فایبرگلاس رنگشده به جای کربن در بازار وجود دارند. خرید از نمایندگی معتبر و بررسی انعطافپذیری کوردها راه تشخیص اصلی است.
| جهت مشاهده محصولات و همچنین ثبت سفارش و مشاوره با کارشناسان فنی شرکت تسمه برنا در اینستاگرام در ارتباط باشید.
تفاوتهای ساختاری و تحلیل رقابتی در بازار تسمههای صنعتی
زمانی که برای خرید به بازار مراجعه میکنید، ممکن است با عناوینی چون تسمههای پلیکربنات یا تسمههای پلییورتان تقویتشده روبرو شوید. اما تفاوت بنیادین تسمه کربن دار پلی چاین با سایر محصولات مشابه، در تکنولوژی پیوند مولکولی بین دندانههای پلییورتانی و رشتههای کربن است. در تسمههای معمولی، در بارهای لحظهای شدید (Shock Loads)، دندانهها تمایل دارند از بدنه جدا شوند (Shear off)، اما در طراحی این محصول، مقاومت دندانه در برابر برش تا ۴۰ درصد افزایش یافته است.
مقایسه با تسمههای تایم لاستیکی و فولادی
بسیاری از تکنسینها میپرسند که چرا نباید از تسمههای با کورد فولادی استفاده کرد؟ فولاد اگرچه مستحکم است، اما خاصیت خستگی (Fatigue) بالایی دارد و در اثر خم و راست شدن مداوم دور فولیهای کوچک، دچار شکستگیهای ریز داخلی میشود.
وزن کمتر: کربن به مراتب سبکتر از فولاد است که این امر “نیروی گریز از مرکز” را در دورهای بالا کاهش داده و اجازه میدهد سیستم در سرعتهای خطی بسیار بالاتر بدون لرزش کار کند.
عدم زنگزدگی: بر خلاف رشتههای فولادی که در صورت نفوذ رطوبت از لایههای پلیمر دچار اکسیداسیون میشوند، کربن کاملاً در برابر خوردگی مصون است.
راهنمای نصب و تنظیم کشش
حتی بهترین تسمه کربن دار پلی چاین هم اگر با کشش نامناسب نصب شود، عمر کوتاهی خواهد داشت. برخلاف تسمههای لاستیکی که نیاز به کشش اولیه بسیار زیادی دارند تا تحت بار شل نشوند، تسمههای کربنی به دلیل خاصیت عدم کشسانی، نیاز به تنظیم کشش دقیقتر و ظریفتری دارند.
استفاده از تانسیومتر: هرگز کشش تسمه را با فشار دست چک نکنید. استفاده از دستگاههای اندازهگیری فرکانسی یا تانسیومترهای دیجیتال برای این تسمهها الزامی است.
تراز بودن فولیها (Alignment): کوچکترین ناترازی در محورهای محرک و متحرک باعث میشود لبه تسمه به دیواره فولی ساییده شده و الیاف کربن از لبه دچار آسیب شوند.
جلوگیری از ضربه فیزیکی: در هنگام نصب، هرگز از پیچگوشتی یا ابزارهای تیز برای جا انداختن تسمه روی فولی استفاده نکنید؛ این کار باعث ایجاد ترکهای میکروسکوپی در کورد کربن میشود.
چکلیست بازرسی و نگهداری پیشگیرانه
برای اینکه حداکثر بهرهوری را از سیستم خود بگیرید، این موارد را در دورههای بازرسی ماهانه چک کنید:
بررسی دمای کارکرد: اگر دمای بدنه تسمه به طور غیرعادی بالا (بیش از ۱۰۰ درجه) است، احتمالاً تراز محورها به هم خورده است.
پاکسازی محیط: هرچند این تسمهها در برابر آلودگی مقاوم هستند، اما ورود سنگریزههای تیز به داخل فولی میتواند الیاف کربن را قطع کند.
بازرسی لبهها: ساییدگی یکطرفه لبه تسمه نشاندهنده ناترازی موازی یا زاویهای فولیهاست.
کنترل کشش استاتیک: در زمان توقف دستگاه، فرکانس ارتعاش تسمه را با تانسیومتر چک کنید تا از محدوده مجاز خارج نشده باشد.
| شما کاربران عزیز میتوانید با کارشناسان فنی شرکت تسمه برنا جهت مشاوره برای تصمیم گیری راحت تر تماس حاصل فرمائید.
جمعبندی
در نهایت، تسمه کربن دار پلی چاین تنها یک قطعه مصرفی نیست؛ بلکه یک راهکار مهندسی برای کاهش هزینههای عملیاتی و افزایش قابلیت اطمینان سیستمهای دوار است. حذف فرآیند پرهزینه روغنکاری، کاهش نویز صوتی کارگاه و اطمینان از عدم شل شدن تسمه در بارهای بحرانی، مزایایی هستند که به راحتی نمیتوان از کنار آنها گذشت.
دنیای صنعت به سمت سیستمهای پاکتر و کمنگهدارتر حرکت میکند و تکنولوژی کربن در هسته این تحول قرار دارد. با انتخاب صحیح سایز و رعایت اصول نصب، شما نه تنها عمر ماشینآلات خود را بیمه میکنید، بلکه گامی بزرگ در جهت بهینهسازی مصرف انرژی در مجموعه صنعتی خود برمیدارید.
سوالات متداول تسمه کربن دار پلی چاین
در بخش پایانی این راهنما، به بررسی جزئیاتی میپردازیم که معمولاً در کاتالوگهای عمومی یافت نمیشوند اما در تجربه عملی نصب و نگهداری، حیاتی هستند. مدیریت هوشمندانه یک سیستم انتقال قدرت مجهز به تسمه کربن دار پلی چاین، نیازمند تغییر نگرش از روشهای سنتی به استانداردهای نوین مهندسی است.
۱. آیا میتوان تسمه کربن دار را بر روی فولیهای معمولی نصب کرد؟
خیر. دندانههای این تسمه با پروفیلهای خاصی طراحی شدهاند که فشار را در پایه دندانه توزیع میکنند. استفاده از فولیهای نامناسب باعث تمرکز تنش در یک نقطه و پارگی زودرس دندانهها میشود. همیشه اطمینان حاصل کنید که پولیهای شما با استاندارد GT یا پروفیل اختصاصی پلیچاین مطابقت دارد.
۲. طول عمر مفید این تسمهها در مقایسه با زنجیر چقدر است؟
در شرایط نگهداری استاندارد، تسمه کربن دار پلی چاین میتواند تا ۳ برابر بیشتر از زنجیرهای فولادی عمر کند. نکته مهم اینجاست که در طول این مدت، راندمان انتقال نیرو برخلاف زنجیر که دچار سایش و افت بازدهی میشود، ثابت باقی میماند.
۳. چگونه بفهمیم زمان تعویض تسمه فرا رسیده است؟
به دلیل وجود الیاف کربن، این تسمه علائمی مثل شل شدن یا تغییر طول نشان نمیدهد. علائم هشدار شامل ترکخوردگی در ریشه دندانهها، براق شدن سطح پلییورتان یا مشاهده تارهای کربنی در لبههای تسمه است. در صورت مشاهده هر یک از این موارد، باید پیش از پارگی کامل، اقدام به نوسازی سیستم نمایید.
