تسمه تایمینگ دو طرف دنده
امروزه تسمه تایمینگ دو طرف دنده راه حلی هوشمندانه برای سیستمهایی است که نیاز به تراکم بالای توان در فضای محدود دارند. این قطعه با حذف قطعات اضافی مثل چرخدندههای واسطه و زنجیرهای پرسر و صدا، نه تنها راندمان مکانیکی دستگاه شما را بالا میبرد، بلکه هزینههای جاری نگهداری را نیز به شدت کاهش میدهد.
فهرست محتوایی مقاله
تسمه تایمینگ دو طرف دنده
در دنیای پیچیده ماشینآلات صنعتی، گاهی نیاز داریم که قدرت موتور را نه فقط به یک محور، بلکه به چندین جهت مختلف و با زمانبندی دقیق منتقل کنیم. اینجاست که تسمه تایمینگ دو طرف دنده به عنوان یک قطعه استراتژیک وارد میدان میشود. برخلاف تسمههای تایم معمولی که فقط در سطح داخلی دارای دندانه هستند، این نوع تسمه در هر دو سطح داخلی و خارجی خود مجهز به پلهها یا دندانههای مهندسی شده است.
این ساختار منحصر به فرد به طراحان مکانیک اجازه میدهد تا از هر دو سمت تسمه برای درگیر شدن با فولیها (Pulleys) استفاده کنند؛ به این معنی که تسمه میتواند به صورت مارپیچ (Serpentine) میان چندین شفت حرکت کرده و آنها را در جهات مخالف یا موافق بچرخاند، بدون آنکه ذرهای لغزش یا ناهماهنگی در زمانبندی (Timing) رخ دهد.
ساختار متالورژیکی و لایههای تشکیلدهنده تسمه تایمینگ دو طرف دنده
پایه و اساس این تسمهها معمولاً از ترکیبات کلروپرن (Neoprene) یا پلییورتان با کیفیت بالا ساخته میشود تا انعطافپذیری لازم برای چرخشهای معکوس را داشته باشد. اما جادوی اصلی در هسته مرکزی آن نهفته است؛ جایی که طنابهای کششی از جنس فایبرگلاس یا فولاد قرار دارند تا از کش آمدن تسمه تحت بارهای سنگین جلوگیری کنند. سطوح دندانهدار نیز با پارچههای نایلونی مقاوم در برابر سایش پوشانده میشوند تا اصطکاک را به حداقل رسانده و صدای عملیاتی را کاهش دهند. در واقع، تسمه تایمینگ دو طرف دنده تلفیقی از قدرت انتقال گشتاور زنجیر و انعطافپذیری تسمههای لاستیکی است.

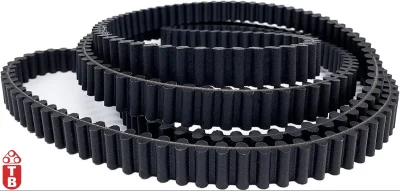

کاربردهای استراتژیک تسمه تایم دوبل در صنایع
استفاده از این تسمهها زمانی حیاتی میشود که فضای نصب محدود است و ما نیاز داریم چندین عملکرد را با یک منبع توان واحد مدیریت کنیم.
1) بهینهسازی فضا در ماشینآلات چاپ و بستهبندی
در دستگاههای چاپ افست یا خطوط بستهبندی مواد غذایی، چرخش همزمان چندین غلتک با سرعت یکسان و جهتهای متفاوت الزامی است. تسمه تایمینگ دو طرف دنده اجازه میدهد که تسمه از روی یک فولی عبور کرده و بلافاصله با پشت خود فولی بعدی را به حرکت درآورد. این قابلیت باعث حذف دندههای واسطه و کاهش چشمگیر وزن و حجم دستگاه میشود.
صنعت نساجی: در دستگاههای ریسندگی و بافندگی برای هماهنگی دقیق حرکت دوکها.
صنایع غذایی: نقالههایی که نیاز به حرکت معکوس در بخشهای مختلف خط تولید دارند.
تجهیزات پزشکی: دستگاههای دقیق اسکن و آزمایشگاهی که نویز حرکتی در آنها باید نزدیک به صفر باشد.
ماشینهای ابزار CNC: برای جابجایی دقیق محورها در فضاهای فشرده.
2) نقش کلیدی در سیستمهای محرک مارپیچ
در برخی موتورهای صنعتی، مسیری که تسمه باید طی کند شبیه به حرف S است. در تسمههای تخت معمولی، این کار باعث سایش شدید پشت تسمه میشود، اما در تسمه تایمینگ دو طرف دنده، پشت تسمه خود یک سطح فعال است که قدرت را با همان دقت سطح رویی منتقل میکند. این یعنی شما میتوانید بدون نگرانی از لغزش (Slippage)، پیچیدهترین مکانیزمهای انتقال نیرو را طراحی کنید.
مزایا و ویژگیهای منحصر به فرد تسمههای دندانه دوبل
چرا مهندسان در نقشههای فنی خود اصرار به استفاده از این محصول دارند؟ پاسخ در راندمان و پایداری این قطعه نهفته است.
انتقال قدرت دوطرفه: توانایی درگیر شدن با فولیها از هر دو سمت تسمه به صورت همزمان.
دقت زمانی بینظیر: حذف کامل لغزش که باعث میشود زمانبندی باز و بسته شدن دریچهها یا حرکت نازلها در دقیقترین حالت باقی بماند.
کاهش هزینههای نگهداری: به دلیل عدم نیاز به روغنکاری (برخلاف زنجیر) و طول عمر بالای متریال پلییورتان.
تحمل بارهای ناگهانی: هسته تقویت شده تسمه باعث میشود شوکهای ناشی از استارت ناگهانی موتور باعث پارگی یا پریدن دنده نشود.
| پارامتر فنی | اهمیت در عملکرد | تاثیر در سیستم |
| پروفیل دندانه (HTD, STD, T) | تطابق کامل با فولی | جلوگیری از خوردگی دنده |
| گام تسمه (Pitch) | تعیین فاصله دقیق دندانهها | هماهنگی سرعت دورانی شفتها |
| عرض تسمه | تعیین میزان گشتاور قابل انتقال | جلوگیری از پارگی تحت بار |
استانداردهای طراحی و انواع پروفیل در تسمه تایمینگ دو طرف دنده
یکی از پیچیدگیهای انتخاب این محصول، تنوع در شکل دندانههاست. در بازار صنعتی، تسمه تایمینگ دو طرف دنده با دو نوع پروفیل کلی عرضه میشود: دندانههای ذوزنقهای و دندانههای گرد. هر کدام از این هندسهها برای گشتاور و سرعت خاصی طراحی شدهاند.
برای مثال، تیپهای کلاسیک مانند D-XL، D-L و D-H که دارای مقطع ذوزنقهای هستند، برای دقتهای بالا در موقعیتدهی (Positioning) عالی عمل میکنند. در مقابل، سریهای قدرتمندتری نظیر D-5M، D-8M و D-14M (استاندارد HTD) با دندانههای گرد طراحی شدهاند تا تنش را در پایه دندانه توزیع کرده و از پریدن تسمه در بارهای سنگین جلوگیری کنند.
انتخاب متریال؛ پلییورتان در مقابل کلروپرن
بسته به محیط کاری، متریال بدنه تسمه نقشی تعیینکننده دارد. تسمههای ساخته شده از پلییورتان (PU) معمولاً به رنگ سفید یا شفاف هستند و به دلیل داشتن رشتههای فولادی داخلی، برای انتقال قدرتهای بسیار زیاد و محیطهای آغشته به روغن مناسباند. از سوی دیگر، مدلهای کلروپرن (مشکی رنگ) به دلیل انعطافپذیری بالاتر، در دورهای بالا عملکرد نرمتر و بیصدا تری دارند. در یک تسمه تایمینگ دو طرف دنده با کیفیت، لایه رویی دندانهها در هر دو سمت با پارچه پلیآمید تقویت شده تا نرخ سایش به حداقل برسد.

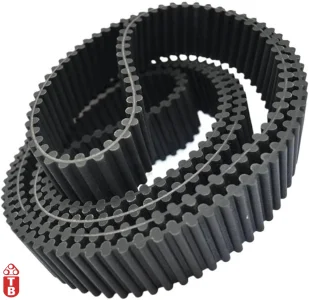

نکات کلیدی خرید تسمه تایمینگ دو طرف دنده
خرید یک تسمه صنعتی بدون توجه به جزئیات فنی میتواند منجر به توقف خط تولید شود. هنگام استعلام قیمت یا مراجعه به بازار، باید پارامترهای زیر را به دقت بررسی کنید:
کد فنی و پسوندها: برای مثال کد D8M-1200-20 به این معناست که تسمه از نوع دو طرفه (D)، با گام ۸ میلیمتر، طول ۱۲۰۰ میلیمتر و عرض ۲۰ میلیمتر است.
برند تولیدکننده: برندهای مطرح جهانی نظیر Optibelt، Gates و Contitech استانداردهای سختگیرانهای در تولید کورد کربن یا فایبرگلاس دارند که باعث میشود عمر مفید تسمه در فشارهای لحظهای به شدت افزایش یابد.
کیفیت چاپ روی تسمه: نوشتههای روی بدنه تسمه اصلی باید واضح و مقاوم در برابر پاک شدن باشند. هرگونه مخدوش بودن کدها میتواند نشانهای از کیفیت پایین متریال پایه باشد.
تشخیص ناهماهنگی فولی و تسمه
استفاده از فولیهای مستهلک یا با گام نامناسب برای تسمه تایمینگ دو طرف دنده، باعث ایجاد پدیدهای به نام “خزش دندانه” میشود. اگر دندانه تسمه به درستی در گودی فولی ننشیند، گرمای شدیدی ایجاد شده و لایههای تسمه از هم جدا میشوند. همیشه قبل از نصب تسمه جدید، شیارهای فولی را با برس سیمی تمیز کرده و از عدم وجود پریدگی در لبههای آن مطمئن شوید.
| جهت مشاهده محصولات و همچنین ثبت سفارش و مشاوره با کارشناسان فنی شرکت تسمه برنا در اینستاگرام در ارتباط باشید.
جدول مقایسهای استانداردهای رایج تسمه تایم دوبل
در جدول زیر، پرکاربردترین سایزها و ویژگیهای آنها برای تسهیل در انتخاب شما آورده شده است:
| استاندارد دندانه | نوع مقطع | کاربرد متداول | مزیت اصلی |
| D-XL / D-L | ذوزنقهای | ابزار دقیق و لوازم خانگی | دقت بالا در گامهای کوچک |
| D-5M / D-8M | گرد (HTD) | صنایع سنگین و نقالهها | انتقال گشتاور بسیار بالا |
| D-T5 / D-T10 | ذوزنقهای متریک | ماشینآلات اروپایی (PU) | مقاومت عالی در برابر مواد شیمیایی |
| DS-8M | گرد (STD) | موتورهای با دور بسیار بالا | حرکت فوقالعاده بیصدا و نرم |
اصول نصب، تنظیم کشش و عیبیابی در تسمه تایمینگ دو طرف دنده
پس از انتخاب محصول مناسب، مرحله حیاتی یعنی نصب صحیح آغاز میشود. به دلیل ساختار حساس و وجود دندانه در هر دو سطح، تسمه تایمینگ دو طرف دنده نسبت به ناترازی محورها بسیار حساستر از تسمههای معمولی است. اگر یکی از فولیها حتی به اندازه یک میلیمتر از مسیر مستقیم خارج باشد، دندانههای سطح پشتی تسمه با لبههای پولی درگیر شده و باعث ایجاد خوردگی جانبی و در نهایت پاره شدن رشتههای داخلی تسمه میگردد.
نحوه تنظیم کشش بهینه (Tensioning)
یکی از باورهای اشتباه در میان برخی تعمیرکاران، سفت کردن بیش از حد تسمه برای جلوگیری از پریدن دنده است. در تسمه تایمینگ دو طرف دنده، به دلیل وجود رشتههای فایبرگلاس یا فولادی، کشسانی تسمه نزدیک به صفر است.
کشش کم: باعث میشود دندانهها در هنگام استارت ناگهانی یا ترمز موتور، روی پولی بپرند (Ratchet) که منجر به کنده شدن دندانهها میشود.
کشش بیش از حد: باعث فشار مضاعف بر بلبرینگها و گرم شدن شدید بدنه تسمه میشود که عمر پلیمر را به شدت کاهش میدهد. بهترین روش، استفاده از دستگاههای تانسیومتر دیجیتال یا استفاده از فرمول فشار در وسط دهانه (Deflection) بر اساس کاتالوگ سازنده است.
چکلیست نهایی برای افزایش طول عمر تسمه
برای اینکه بیشترین بازدهی را از سیستم انتقال قدرت خود بگیرید، این موارد را به صورت دورهای چک کنید:
پاکسازی فولیها: هرگونه روغن یا ذرات گرد و غبار روی دندانههای فولی میتواند مثل سنباده عمل کرده و پوشش نایلونی دندانه تسمه را از بین ببرد.
عدم استفاده از اهرم: هرگز برای جا انداختن تسمه تایمینگ دو طرف دنده از پیچگوشتی یا اهرم استفاده نکنید؛ این کار باعث آسیب دیدن رشتههای کششی داخل تسمه شده و پایداری آن را از بین میبرد.
بررسی تراز لیزری: استفاده از ابزارهای تراز لیزری برای اطمینان از همراستا بودن فولیهای جلو و عقب، طول عمر تسمه را تا ۵۰ درصد افزایش میدهد.
| شما کاربران عزیز میتوانید با کارشناسان فنی شرکت تسمه برنا جهت مشاوره برای تصمیم گیری راحت تر تماس حاصل فرمائید.
جمعبندی
در نهایت، تسمه تایمینگ دو طرف دنده راه حلی هوشمندانه برای سیستمهایی است که نیاز به تراکم بالای توان در فضای محدود دارند. این قطعه با حذف قطعات اضافی مثل چرخدندههای واسطه و زنجیرهای پرسر و صدا، نه تنها راندمان مکانیکی دستگاه شما را بالا میبرد، بلکه هزینههای جاری نگهداری را نیز به شدت کاهش میدهد.
دقت در انتخاب گام (Pitch) صحیح، تطابق متریال با محیط کاری و نصب با ابزارهای دقیق، ضامن عملکرد بینقص خط تولید شماست. فراموش نکنید که در بازار آهن و قطعات صنعتی، کیفیت متریال پایه (پلیمر و کورد داخلی) حرف اول را میزند؛ پس همیشه به دنبال برندهای معتبر و تامینکنندگان باسابقه باشید.
سوالات متداول تسمه تایم دوبل
در این بخش به برخی از پرتکرارترین ابهاماتی که ممکن است در هنگام کار با این تسمهها برای شما پیش بیاید، پاسخ میدهیم:
۱. آیا میتوان از تسمه تایمینگ دو طرف دنده به جای تسمه یک طرفه استفاده کرد؟ بله، از نظر تئوری این کار امکانپذیر است، اما به دلیل وزن بیشتر و قیمت بالاتر تسمه دوبل، این کار توجیه اقتصادی ندارد. همچنین ضخامت بیشتر تسمه دوبل باعث میشود که در هنگام عبور از دور فولیهای کوچک، گرمای بیشتری تولید کند که ممکن است عمر تسمه را کوتاه کند.
۲. علت صدای سوت یا نویز زیاد در هنگام کار چیست؟ نویز غیرعادی معمولاً دو علت دارد: یا تسمه بیش از حد سفت شده است، یا هوا در هنگام درگیری دندانه با فولی محبوس میشود. در سرعتهای بالا، استفاده از فولیهای شیاردار (Vented Pulleys) که دارای سوراخهای تخلیه هوا هستند، میتواند این مشکل را حل کند.
۳. تفاوت اصلی مدلهای سفید (PU) و مشکی (Rubber) در چیست؟ تسمههای سفید پلییورتان برای محیطهای استریل (مانند صنایع غذایی) و جایی که دقت حرکت خطی بسیار بالا نیاز است، عالی هستند. تسمههای مشکی کلروپرن برای جذب ضربه و کارکرد در دمای محیطی بالاتر (موتورخانهها) عملکرد پایدارتری دارند.
