تفاوت تسمه وی شکل و تسمه شیاری

درک تفاوت تسمه وی شکل و تسمه شیاری به شما کمک می‌کند تا ابزار مناسب را برای کار انتخاب کنید، عمر تجهیزات شما را افزایش داده و از تعمیرات پرهزینه جلوگیری می‌کند.

تفاوت تسمه وی شکل و تسمه شیاری

به زبان ساده تفاوت تسمه وی شکل و تسمه شیاری به طوریست که یک تسمه V را به عنوان یک نوار لاستیکی ضخیم با مقطع وی شکل در نظر بگیرید که در شیارهای V شکل بر روی قرقره‌ها قرار می‌گیرد. معمولاً برای انتقال نیرو بین دو نقطه، مانند موتور شما به دینام شما در ماشین استفاده می‌شود. تسمه‌های وی شکل با دوام هستند و قادرند قدرت متوسطی را تحمل کنند، اما مستعد لیز خوردن هستند، به خصوص اگر ساییده شوند یا کشش مناسب نباشد.

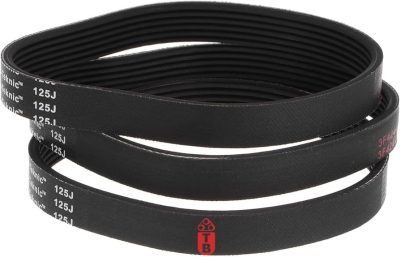

حالا تصور کنید که دسته‌ای از آن تسمه‌های V را بردارید و آنها را کنار هم بچسبانید و یک تسمه پهن تر و مسطح با چندین شیار در طول آن ایجاد کنید. این یک تسمه شیاری است (که به آن تسمه سرپانتین نیز می‌گویند). از آنجایی که دارای شیارهای متعدد است، سطح تماس بسیار بیشتری با قرقره‌ها دارد، که لغزش را کاهش می‌دهد و به آن اجازه می‌دهد تا قدرت بیشتری را منتقل کند. بعلاوه، می‌تواند به طور همزمان دور چندین قرقره بپیچد و بسیاری از اجزای مختلف را با یک تسمه تغذیه کند و طرح‌های موتور را فشرده‌تر کند.

اهمیت درک تفاوت تسمه وی شکل و تسمه شیاری

درک تفاوت تسمه وی شکل و تسمه شیاری به دلایل زیر حائز اهمیت می‌باشند:

1. کاربردهای مختلف و ویژگی های عملکرد:

تسمه وی شکل :

• ظرفیت گشتاور بالاتر: طراحی شده برای انتقال گشتاور بالاتر و تحمل بارهای سنگین تر. شکل گوه ای آنها چسبندگی قوی تری در شیار قرقره فراهم می‌کند.
• انعطاف پذیری کمتر: به طور کلی انعطاف پذیری کمتری دارد و به قطر قرقره بزرگتری نیاز دارد. آنها برای پیچ‌های تنگ یا مسیرهای پیچیده مارپیچ مناسب نیستند.
• طراحی‌های سیستم ساده تر: اغلب در سیستم‌های درایو ساده تر با لوازم جانبی کمتر استفاده می‌شود.
• تسمه‌های فردی: معمولاً به صورت جداگانه یا در مجموعه‌ای از تسمه‌های همسان برای رانندگی یک وسیله جانبی استفاده می‌شود. اگر یکی از کار افتاد، فقط آن تسمه نیاز به تعویض دارد.

تسمه شیاری :

• گشتاور کمتر در هر شیار: هر شیار منفرد گشتاور کمتری نسبت به یک تسمه V قابل مقایسه انتقال می‌دهد، اما شیارهای متعدد، با هم عمل می‌کنند، قادرند بار قابل توجهی را تحمل کنند.
• انعطاف پذیری بیشتر: منعطف تر از تسمه‌های V، که امکان قطر قرقره‌های کوچکتر و طرح بندی‌های پیچیده مارپیچ را فراهم می‌کند. این موضوع آنها را برای رانندگی لوازم جانبی متعدد با یک تسمه ایده آل می‌کند.
• طراحی‌های فشرده تر: طرح‌های فشرده تر موتور/ماشین را به دلیل انعطاف پذیری آنها فعال کنید.
• تک تسمه، لوازم جانبی متعدد: معمولاً برای رانندگی لوازم جانبی متعدد ( دینام، پمپ فرمان، کمپرسور AC و غیره) از یک قرقره میل لنگ استفاده می‌شود. اگر تسمه پاره شود، همه اجزای محرک کار نمی‌کنند.

2. انتخاب تسمه مناسب برای برنامه:

در ادامه بررسی تفاوت تسمه وی شکل و تسمه شیاری ، انتخاب نادرست نوع تسمه می‌تواند منجر به موارد زیر شود:

1. لغزش تسمه: اگر تقاضای گشتاور از ظرفیت تسمه بیشتر شود، می‌لغزد و باعث کاهش راندمان، تولید گرما و آسیب احتمالی تسمه و قرقره‌ها می‌شود.
2. خرابی زودرس تسمه: بارگذاری بیش از حد یک تسمه بیش از ظرفیت طراحی شده، طول عمر آن را به میزان قابل توجهی کاهش می‌دهد. به طور مشابه، استفاده از یک تسمه V با انعطاف کمتر در کاربردهای شیاری با قرقره های کوچک باعث تنش و ترک بیش از حد می‌شود.
3. عملکرد ناکارآمد: تسمه‌های نامتناسب قدرت را به طور موثر انتقال نمی‌دهند، که منجر به کاهش عملکرد و افزایش مصرف سوخت (در کاربردهای خودرو) می‌شود.
4. آسیب قطعات: لغزش یا خرابی تسمه می‌تواند منجر به گرم شدن بیش از حد یا آسیب به لوازم جانبی تسمه درایو (مانند دینام، پمپ آب) شود.

3. تعمیر و نگهداری و عیب یابی:

درک تفاوت تسمه وی شکل و تسمه شیاری به تشخیص مشکلات کمک می‌کند. به عنوان مثال:

• صدای جیغ: می‌تواند نشان دهنده لغزش در هر دو نوع تسمه باشد، اما علت ممکن است متفاوت باشد. یک تسمه V شکل فرسوده یا لعاب نیاز به درمان متفاوتی نسبت به تسمه شیاری نامناسب یا کشیده دارد.
• الگوهای بستن تسمه: الگوهای سایش در یک تسمه V-belt و یک تسمه شیاری متفاوت خواهد بود و می‌تواند مشکلات مختلفی را نشان دهد.
• کشش: تسمه‌های وی شکل اغلب از مکانیسم‌های تنظیم فردی استفاده می‌کنند، در حالی که تسمه‌های شیاری اغلب به یک قرقره کشنده تکی دارند.

4. مراحل تعویض:

• کشش مناسب تسمه: تسمه‌های V و تسمه‌های شیاری به روش‌های کشش متفاوتی نیاز دارند. کشش بیش از حد یا کم کشش می‌تواند منجر به خرابی زودرس تسمه و/یا آسیب به یاتاقان‌های لوازم جانبی محرک شود.
• مسیریابی تسمه: مسیریابی صحیح تسمه بسیار مهم است، به خصوص برای تسمه‌های شیاری. یک مسیر نادرست باعث ساییدگی تسمه به سایر اجزا می‌شود که منجر به سایش و خرابی سریع می‌شود.

به طور خلاصه دانستن تفاوت‌های بین تسمه‌های V و تسمه‌های شیاری برای موارد زیر ضروری است:

1. انتخاب تسمه صحیح برای یک برنامه خاص.
2. اطمینان از عملکرد و کارایی مطلوب.
3. جلوگیری از خرابی زودرس تسمه و آسیب قطعات.
4. تشخیص دقیق و عیب یابی مشکلات سیستم درایو.
5. انجام مراحل نگهداری و تعویض مناسب.

تفاوت تسمه وی شکل و تسمه شیاری در اصل، به شما کمک می‌کند ابزار مناسب را برای کار انتخاب کنید، عمر تجهیزات شما را افزایش داده و از تعمیرات پرهزینه جلوگیری می‌کند.

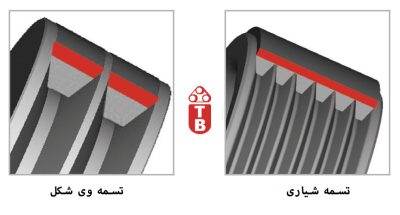

تفاوت تسمه وی شکل و تسمه شیاری در عملکرد

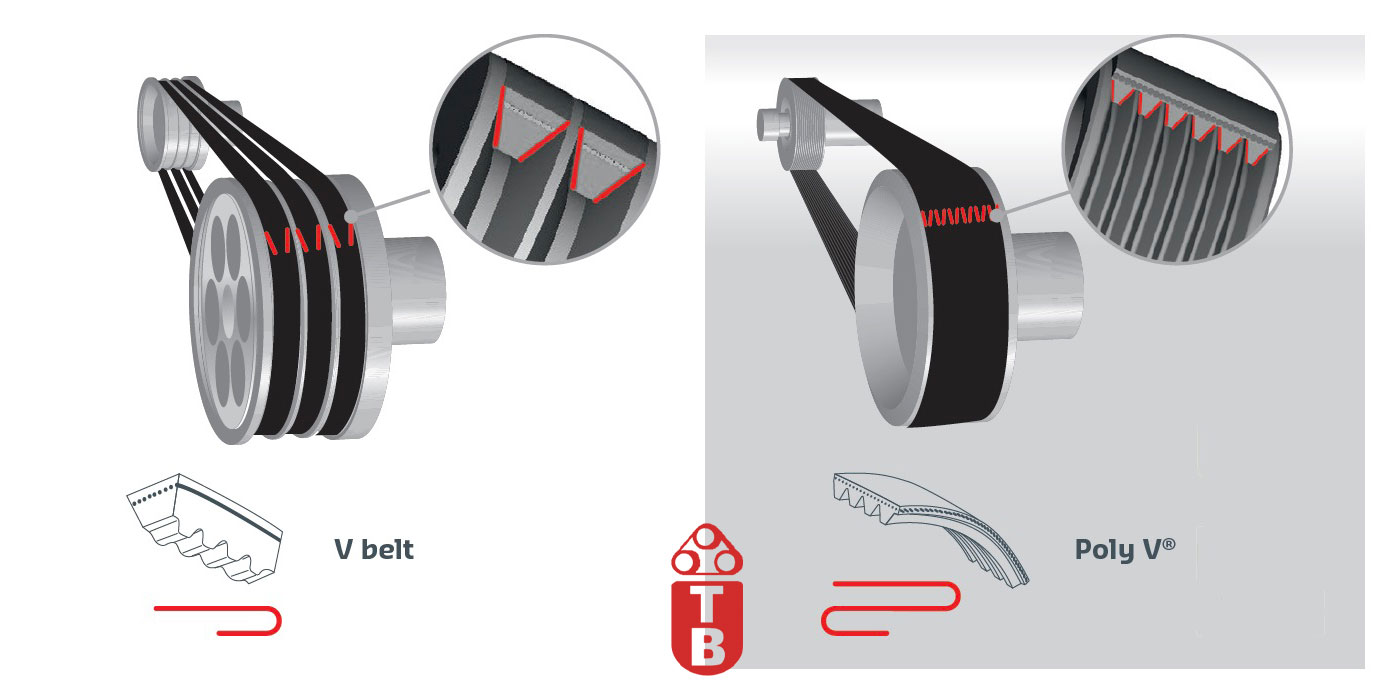

اساسی ترین تفاوت تسمه وی شکل و تسمه شیاری در ساختار آنها و نحوه درگیری آنها با قرقره ها نهفته است. همانطور که از نامش پیداست یک تسمه V شکل مقطع ذوزنقه ای دارد که شکل “V” را تشکیل می‌دهد که به خوبی در یک شیار V متناظر روی قرقره قرار می گیرد.

انتقال نیرو در یک سیستم تسمه V متکی به اصطکاک ایجاد شده بین طرف‌های شیب دار تسمه و شیار قرقره است. همانطور که قرقره می‌چرخد، عمل گوه زدن V شکل یک چسبندگی قوی ایجاد می‌کند و نیروی چرخشی را به جزء رانده می‌کند. این طراحی برای کاربردهای با قدرت متوسط ​​که در آن لغزش نگرانی اصلی نیست، موثر است.

در مقابل، یک تسمه شیاری دارای یک پروفیل صاف با شیارهای طولی متعدد است که در امتداد سطح داخلی آن قرار دارند. این دنده‌ها با شیارهای مربوطه روی قرقره درگیر می‌شوند و اجازه می‌دهند بار توزیع‌شده‌تر و سطح تماس بیشتری در مقایسه با تسمه V شکل داشته باشند.

این افزایش تماس سطحی به طور قابل توجهی چسبندگی تسمه را بهبود می‌بخشد و لغزش را کاهش می‌دهد و تسمه‌های شیاری را برای کاربردهای با قدرت بالاتر و سیستم‌های درایو تسمه سرپانتین که در آن لوازم جانبی متعدد توسط یک تسمه هدایت می‌شوند، مناسب می‌سازد. پروفیل مسطح همچنین شعاع خمش تنگ‌تر را امکان‌پذیر می‌کند و طراحی موتورهای فشرده‌تری را ممکن می‌سازد.

در اصل، تسمه‌های V در درجه اول به اصطکاک و عمل گوه برای انتقال نیرو متکی هستند و آنها را برای کاربردهای ساده تر و کم مصرف مناسب می‌کند. از سوی دیگر، تسمه‌های پلی آجدار، از ساختار آجدار برای به حداکثر رساندن تماس سطحی و به حداقل رساندن لغزش استفاده می‌کنند و برای کاربردهای سخت‌تر که نیاز به انتقال قدرت بالاتر و بسته‌بندی محکم‌تر دارند، ایده‌آل هستند. این تفاوت در طراحی منجر به تغییر در ظرفیت توان، کارایی و مناسب بودن کاربرد بین دو نوع تسمه می‌شود.

تفاوت تسمه وی شکل و تسمه شیاری در طراحی

تفاوت اصلی بین تسمه‌های V و تسمه‌های شیاری در طراحی و شکل مقطع آنها نهفته است. همانطور که از نام آن مشخص است، یک تسمه V شکل دارای مقطع ذوزنقه ای یا V شکل است. این طراحی به تسمه اجازه می‌دهد تا در شیار شیار (قرقره) فرو رود و اصطکاک در دیواره‌های جانبی برای انتقال نیرو ایجاد کند.

تسمه های V در اندازه‌های مختلفی وجود دارند و بر اساس عرض و ضخامت بالایی دسته بندی می‌شوند. آنها معمولاً از مواد لاستیکی یا پلیمری تقویت‌شده ساخته می‌شوند و عمل گوه‌زنی آنها ضریب اصطکاک بالاتری را فراهم می‌کند و آنها را برای تحمل بارهای گشتاور بالا و جلوگیری از لغزش در بسیاری از کاربردها مناسب می‌سازد.

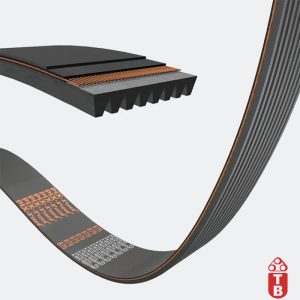

در مقابل، یک تسمه شیاری، که به عنوان تسمه سرپانتین یا چند ولتاژی نیز شناخته می‌شود، دارای یک تسمه صاف با دنده‌های طولی V شکل است که در امتداد سطح داخلی آن قرار دارند. این دنده‌ها با شیارهای مربوطه روی شیار جفت می‌شوند. بر خلاف تسمه‌های V که بر اصطکاک دیواره‌های جانبی متکی هستند، تسمه‌های پلی ریبد نیرو را از طریق تماس دنده‌ها با شیارها منتقل می‌کنند. بخش مسطح تسمه انعطاف پذیری را فراهم می‌کند و به تسمه اجازه می‌دهد تا در اطراف قرقره‌های کوچکتر و مسیرهای مارپیچ خم شود و چندین لوازم جانبی را به طور همزمان هدایت کند.

اساساً، تسمه V شکل از یک مقطع تک گوه‌شکل برای انتقال نیرو از طریق اصطکاک دیواره جانبی در یک شیار استفاده می‌کند، در حالی که تسمه چند شیار از دنده‌های چندگانه V شکل موازی بر روی یک تسمه مسطح برای انتقال نیرو از طریق تماس شیار دنده استفاده می‌کند، که به انعطاف‌پذیری بیشتر تسمه‌ها و قابلیت انعطاف‌پذیری بیشتر تسمه‌های تکی با یک تسمه مسطح استفاده می‌کند.

این طراحی سبب شده تسمه‌های پلی آجدار برای سیستم‌های محرک پیچیده کارآمدتر شوند، در حالی که تسمه‌های V-یک انتخاب قابل اعتماد برای کاربردهای ساده تر و با گشتاور بالا باقی می‌مانند.

تفاوت تسمه وی شکل و تسمه شیاری در کاربرد

تسمه‌های V و تسمه‌های شیاری، در حالی که هر دو برای انتقال نیرو استفاده می‌شوند، از نظر طراحی، کاربرد و ویژگی‌های عملکردی متفاوت هستند. همانطور که از نام آنها پیداست تسمه‌های V شکل دارای مقطع ذوزنقه ای هستند که به خوبی در شیارهای مشابه شکل روی قرقره ها قرار می‌گیرد.

این عمل گوه‌زنی، انتقال اصطکاک و گشتاور بالایی را فراهم می‌کند و آن‌ها را برای کاربردهایی که به قدرت بالا نیاز دارند، مانند پمپ‌های محرک، کمپرسورها و ماشین‌های سنگین مناسب می‌سازد. آنها به دلیل استحکام، توانایی مقابله با ناهماهنگی تا حدی و هزینه نسبتاً کم شناخته شده‌اند. با این حال، تسمه‌های V نسبت به تسمه‌های شیاری انعطاف‌پذیری کمتری دارند و در سرعت‌های بالاتر تمایل بیشتری به لغزش دارند و کارایی آنها را در کاربردهای خاص محدود می‌کند.

تسمه‌های شیاری، که به عنوان تسمه‌های سرپانتین نیز شناخته می‌شوند، دارای یک تسمه مسطح با چندین دنده طولی V شکل هستند که در شیارهای مربوطه روی قرقره‌ها قرار می‌گیرند. این طرح ترکیبی از مزایای تسمه های تخت و تسمه های V است.

پشتی تسمه مسطح انعطاف پذیری بالایی را فراهم می‌کند، و اجازه می‌دهد تا قطر قرقره های کوچکتر و مسیریابی مارپیچی (راندن لوازم جانبی متعدد با یک تسمه منفرد) وجود داشته باشد. دنده‌ها در مقایسه با تسمه‌های مسطح، سطح تماس و چسبندگی بهتری را ارائه می‌دهند که منجر به انتقال کارآمد نیرو و کاهش لغزش، به ویژه در سرعت‌های بالاتر می‌شود. این موضوع باعث می‌شود آنها برای کاربردهایی مانند لوازم جانبی موتور خودرو، لوازم خانگی و ماشین آلات صنعتی سبک ایده آل باشند.

به طور خلاصه، تسمه‌های V در کاربردهای با گشتاور بالا و سرعت متوسط ​​که در آن استحکام و مقرون به صرفه بودن در درجه اول اهمیت است، برتری دارند، در حالی که تسمه‌های شیاری به دلیل انعطاف پذیری، کارایی در سرعت‌های بالاتر و توانایی رانندگی چندین لوازم جانبی با یک تسمه ترجیح داده می‌شوند.

انتخاب بین این دو تا حد زیادی به نیازهای خاص برنامه از جمله نیاز به توان، سرعت، محدودیت فضا و بازده مورد نظر بستگی دارد. تسمه‌های شیاری راه‌حلی فشرده‌تر و کارآمدتر برای سیستم‌های محرک پیچیده‌تر ارائه می‌دهند، در حالی که تسمه‌های V-یک گزینه قابل اعتماد و مقرون‌به‌صرفه برای کاربردهای ساده‌تر و پرقدرت باقی می‌مانند.

| جهت مشاهده محصولات و همچنین ثبت سفارش و مشاوره با کارشناسان فنی شرکت تسمه برنا در اینستاگرام در ارتباط باشید.

تفاوت تسمه وی شکل و تسمه شیاری در مشخصات فنی

در حالی که هم تسمه‌های V و هم تسمه‌های شیاری برای انتقال نیرو استفاده می‌شوند، اما از نظر طراحی و ویژگی‌های عملکردی تفاوت‌های چشمگیری دارند.

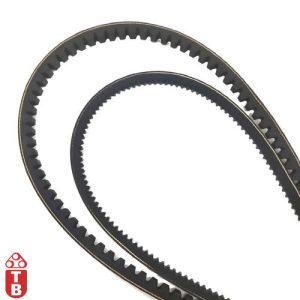

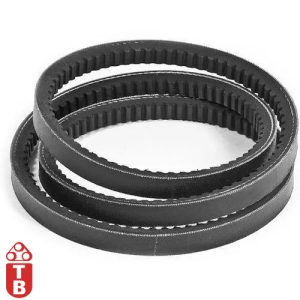

تسمه های وی شکل: این تسمه‌ها با مقطع ذوزنقه‌ای مشخص می‌شوند که به خوبی در شیارهای مشابه شکل روی قرقره قرار می‌گیرد. این درگیری گوه مانند چسبندگی خوبی را فراهم می‌کند و از لغزش به خصوص در بارهای بالاتر جلوگیری می‌کند.

تسمه‌های V معمولاً از لاستیک تقویت‌شده ساخته می‌شوند و در اندازه‌ها و پروفیل‌های استاندارد مختلف (به عنوان مثال، A، B، C، D، E، 3V، 5V، 8V) ساخته می‌شوند تا نیازهای برق و قطر قرقره‌های مختلف را برآورده کنند. آنها نسبتاً ارزان هستند و نصب و تعویض آنها آسان است. با این حال، تسمه‌های V انعطاف پذیری محدودی دارند و می‌توانند تنش خمشی بالاتری را تجربه کنند، که می‌تواند سرعت و ظرفیت کلی انتقال توان آنها را در مقایسه با تسمه‌های شیاری محدود کند.

آنها همچنین در هنگام بارگذاری بیش از حد یا هنگام کار در محیط‌های گرد و غبار یا روغنی بیشتر مستعد لغزش هستند. به دلیل طراحی، تسمه‌های V فقط می‌توانند در یک صفحه خم شوند و نمی‌توانند در پیکربندی‌های مارپیچ با چند قرقره در پشت تسمه استفاده شوند.

تسمه های شیاری: این تسمه‌ها دارای پشتی صاف با دنده‌های V شکل طولی متعددی هستند که با شیارهای مربوطه روی قرقره درگیر می‌شوند. این طراحی در مقایسه با یک تسمه V با عرض مشابه، سطح تماس بسیار بیشتری را فراهم می‌کند و امکان انتقال قدرت بالاتر و کاهش لغزش را فراهم می‌کند.

تسمه‌های شیاری نیز به طور قابل توجهی انعطاف‌پذیرتر از تسمه‌های V هستند و به آن‌ها اجازه می‌دهد تا با سرعت‌های بالاتر کار کنند و در سیستم‌های درایو مارپیچ پیچیده‌تر با قرقره‌های متعدد، که گاهی اوقات از پشت تسمه هدایت می‌شوند، استفاده شوند. این انعطاف پذیری همچنین به کاهش تنش خمشی و عمر طولانی تر تسمه کمک می کند. این ساختار اغلب دارای طناب‌های کششی با استحکام بالا است که دوام و قابلیت‌های انتقال نیرو را بیشتر می‌کند.

با این حال، تسمه‌های شیاری معمولاً گران تر از تسمه‌های V هستند و به تراز پولی دقیق تری نیاز دارند. طراحی چند شیار آن‌ها همچنین باعث می‌شود که در معرض آسیب‌های ناشی از بقایای جسم خارجی وارد شده به شیارها باشند. در حالی که سطح تماس بیشتری را ارائه می‌دهند، ممکن است به اندازه یک تسمه V در برابر ناهماهنگی قابل توجهی تحمل نکنند.

| شما کاربران عزیز می‌توانید با کارشناسان فنی شرکت تسمه برنا جهت مشاوره برای تصمیم گیری راحت تر تماس حاصل فرمائید.

ارتباط با کارشناسان ما

سوالات متداول

¦ قیمت تسمه وی شکل و تسمه شیاری چقدر است؟

قیمت تسمه وی شکل و تسمه شیاری به اندازه، ضخامت و کیفیت مواد استفاده شده در تولید آن دارد. قیمت‌های مختلفی برای تسمه وی شکل و تسمه شیاری وجود دارد که با توجه به موارد اشاره شده در طول مقاله، متغییر است.
