تسمه نقاله مدولار مشبک
امروزه برای کسانی که به دنبال ارتقای کیفیت تولید، کاهش هزینهها و مطابقت با استانداردهای جهانی هستند، تسمه نقاله مدولار مشبک انتخابی هوشمندانه است.
فهرست محتوایی مقاله

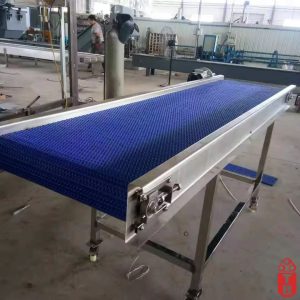

تسمه نقاله مدولار مشبک
وقتی صحبت از سیستمهای انتقال مواد در صنایع مختلف میشود، اولین چیزی که به ذهن میرسد نوار نقاله است. این سیستم در سادهترین حالت فقط یک سطح متحرک برای جابهجایی کالاهاست، اما وقتی پای بهرهوری، بهداشت و دوام به میان میآید، طراحی آن به مراتب پیچیدهتر میشود. تسمه نقاله مدولار مشبک یکی از نوآورانهترین انواع تسمههاست که بهطور گسترده در صنایع غذایی، دارویی و بستهبندی استفاده میشود.
ویژگی کلیدی آن طراحی ماژولار یا همان قطعهقطعه بودن است؛ یعنی بهجای یک سطح یکپارچه، از قطعات پلاستیکی کوچک و شبکهای تشکیل شده که کنار هم قفل میشوند و سطحی یکدست اما انعطافپذیر ایجاد میکنند. همین ساختار باعث میشود تعمیر و نگهداری آن بسیار آسانتر از تسمههای لاستیکی یا پارچهای سنتی باشد.
حفرههای مشبک موجود روی سطح تسمه، نقش مهمی در تهویه، شستوشو و تخلیه مایعات یا ذرات ریز دارند. فرض کنید یک کارخانه لبنیات یا کشتارگاه طیور را در نظر بگیرید؛ در چنین محیطهایی بهداشت حرف اول را میزند. استفاده از تسمه نقاله مدولار مشبک باعث میشود که هم جریان هوا به راحتی بین محصولات عبور کند، هم شستوشوی تسمه در پایان شیفت کاری سریعتر انجام گیرد. به همین دلیل است که استانداردهای بهداشتی بینالمللی، این نوع تسمه را در صنایع حساس به شدت توصیه میکنند.
طراحی تسمه نقاله مدولار مشبک
اگر بخواهیم نگاه دقیقتری داشته باشیم، طراحی مشبک این تسمه نهتنها برای تهویه بلکه برای وزن سبکتر هم مفید است. یک تسمه نقاله مدولار مشبک به دلیل وجود فضاهای خالی، نسبت به تسمههای یکپارچه سبکتر است و همین کاهش وزن، مصرف انرژی موتور نوار نقاله را کاهش میدهد.
شاید در نگاه اول ناچیز به نظر برسد، اما در خطوط تولید بزرگ که ۲۴ ساعته کار میکنند، صرفهجویی انرژی در طول سال عدد قابل توجهی خواهد شد.

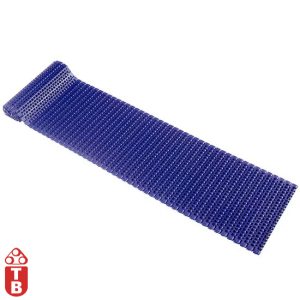

جنس تسمه نقاله مدولار مشبک
از نظر متریال، اغلب این تسمهها از پلیپروپیلن، پلیاتیلن یا آسهتال ساخته میشوند؛ موادی که در برابر رطوبت، تغییرات دمایی و مواد شیمیایی مقاومت بالایی دارند. هر کدام از این پلیمرها ویژگی خاصی دارند. مثلاً پلیاتیلن در دمای پایین انعطاف بهتری دارد، در حالی که آسهتال در برابر سایش و فشار مکانیکی مقاومتر است. انتخاب متریال مناسب دقیقاً بستگی به صنعتی دارد که شما در آن مشغول هستید.
کاربرد تسمه نقاله مدولار مشبک
تسمه نقاله مدولار مشبک به قدری چندمنظوره است که تقریباً در هر صنعتی میتوان جایگاهی برایش پیدا کرد. در صنایع غذایی، بیشترین کاربرد آن در خطوط شستوشو و سردخانهها دیده میشود. وقتی میوهها یا سبزیجات بعد از شستوشو روی تسمه قرار میگیرند، آب اضافی از حفرههای مشبک عبور کرده و محصول خشکتر و آمادهتر وارد مرحله بعدی میشود. همین طراحی کمک میکند تا کپکزدگی و فساد به حداقل برسد.
در صنایع گوشت و مرغ هم این تسمه اهمیت بالایی دارد. قطعات گوشت تازه نیاز به تماس حداقلی با سطوح آلوده دارند و باید امکان شستوشوی کامل نوار وجود داشته باشد. طراحی باز شبکهای این تسمه باعث میشود آلودگیها یا خونابه به راحتی تخلیه شوند و بهداشت محیط حفظ شود.
اما کاربرد تسمه نقاله مدولار مشبک محدود به صنایع غذایی نیست. در کارخانههای تولید دارو، جایی که کپسولها یا ویالهای شیشهای باید با دقت بالا جابهجا شوند، تسمه مدولار مشبک به دلیل اصطکاک مناسب و سطح صاف، بدون ایجاد خط و خش این کار را انجام میدهد. همچنین در خطوط بستهبندی بطریها یا قوطیها، به دلیل سبک بودن و امکان حرکت در مسیرهای منحنی، این تسمه انتخاب اول است.
در حوزههای صنعتی سنگینتر، مثل تولید قطعات خودرو یا قطعات پلاستیکی تزریقی، از نوع مقاومتر این تسمه استفاده میشود. آنجا بیشتر از ویژگی استحکام و مقاومت حرارتی آن بهرهبرداری میکنند. جالب اینجاست که حتی در فرودگاهها، برای بخشهای خاصی از سیستم حمل بار هم میتوان استفاده از این نوع تسمه را دید، چون تعمیر سریع و قابلیت جایگزینی قطعات بدون توقف طولانی سیستم مزیت بزرگی محسوب میشود.
اگر بخواهیم یک تصویر کلی ارائه دهیم، تسمه نقاله مدولار مشبک جایی استفاده میشود که نیاز به شستوشوی آسان، تهویه مناسب، حرکت نرم و کاهش هزینههای نگهداری وجود داشته باشد. به همین دلیل، روزبهروز جایگزین تسمههای لاستیکی سنتی در صنایع مدرن میشود.
مزایا و ویژگیهای تسمه نقاله مدولار مشبک
مزایای تسمه نقاله مدولار مشبک را اگر دستهبندی کنیم، میتوان آنها را در چهار بخش اصلی خلاصه کرد: بهداشت، دوام، انعطافپذیری و صرفهجویی.
بهداشت بالا: طراحی مشبک و پلاستیکی بودن سطح باعث میشود تسمه به راحتی شسته شود و هیچ ماده آلایندهای در آن باقی نماند.
دوام و طول عمر: به دلیل جنس پلیمری و طراحی ماژولار، در برابر ضربه و فشار مکانیکی مقاوم است و در صورت آسیب فقط یک قطعه کوچک تعویض میشود، نه کل تسمه.
انعطافپذیری: امکان طراحی در مسیرهای مستقیم، منحنی یا حتی شیبدار وجود دارد.
صرفهجویی اقتصادی: وزن کمتر و نیاز به تعمیرات کمتر به معنای هزینه عملیاتی پایینتر است.
علاوه بر این موارد، یکی از ویژگیهای خاص تسمه مدولار مشبک، قابلیت سفارشیسازی آن است. بسته به نوع محصول یا خط تولید، میتوان مشبک بودن را ریزتر یا درشتتر انتخاب کرد، یا حتی تسمههایی با سطح نیمهباز تولید کرد. این انعطاف طراحی، دست مهندسان صنایع را برای بهینهسازی خطوط تولید باز میگذارد.

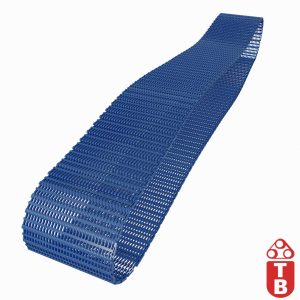

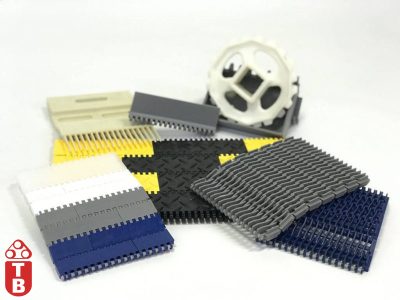

انواع تسمه نقاله مدولار مشبک
وقتی دربارهی تسمه نقاله مدولار مشبک صحبت میکنیم، نباید تصور کنیم که فقط یک مدل ثابت در بازار وجود دارد. برعکس، تنوع آنها بسیار زیاد است و هر کارخانهای بسته به نیازش میتواند گزینه متفاوتی انتخاب کند. اولین دستهبندی بر اساس جنس مواد اولیه است. تسمههای ساختهشده از پلیپروپیلن به دلیل مقاومت شیمیایی بالا در محیطهای اسیدی یا قلیایی کاربرد دارند، در حالی که پلیاتیلن برای محیطهای سرد مثل سردخانهها مناسبتر است. از طرف دیگر، تسمههای آسهتال یا POM به خاطر استحکام مکانیکی بیشتر، در صنایع سنگینتر مثل خودرو یا پتروشیمی به کار میروند.
دستهبندی دوم بر اساس اندازه مشبکها انجام میشود. برخی خطوط تولید نیاز دارند سطحی با سوراخهای درشتتر داشته باشند تا جریان هوا یا مایع به راحتی عبور کند. بهعنوان نمونه در خطوط شستوشوی سبزیجات، تسمه با مشبکهای بزرگ باعث میشود آب سریع تخلیه شود. اما در بخش بستهبندی شکلات یا بیسکویت، تسمهای با مشبکهای ریزتر انتخاب میشود تا محصول از بین حفرهها سقوط نکند.

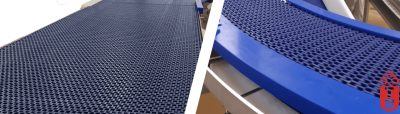

نوع دیگری از تقسیمبندی مربوط به طراحی حرکتی است. بعضی از تسمههای مدولار مشبک برای حرکت مستقیم روی خطوط صاف طراحی میشوند، در حالی که برخی دیگر توانایی حرکت منحنی دارند. این قابلیت منحنی یا Curve Belt به مهندسان اجازه میدهد فضای کارخانه را بهینه استفاده کنند و نیاز به نوارهای انتقال اضافه کاهش یابد. حتی مدلهایی وجود دارند که برای حرکت شیبدار طراحی شدهاند و با افزودن قطعات برجسته یا Flights، امکان جابهجایی مواد در مسیرهای عمودی یا زاویهدار فراهم میشود.
نکته جالب اینکه برخی سازندگان برای صنایع خاص، تسمههایی با افزودنیهای ویژه تولید میکنند. مثلاً تسمههای مقاوم در برابر حرارت بالا برای کورهها یا خشککنها ساخته میشوند، یا تسمههای آنتیاستاتیک که در صنایع الکترونیک از ایجاد جرقه جلوگیری میکنند. در کارخانههای لبنی، استفاده از تسمههای دارای تاییدیه FDA رایج است، چون مواد اولیه آنها کاملاً با استانداردهای ایمنی غذایی سازگارند.
در نهایت، باید به سفارشیسازی رنگ هم اشاره کرد. شاید در نگاه اول بیاهمیت به نظر برسد، اما رنگبندی تسمه در صنایع غذایی نقش کلیدی دارد. بهعنوان مثال، تسمههای آبی رنگ بیشتر در خطوط بستهبندی استفاده میشوند، چون قطعات شکسته یا ریز تسمه به راحتی در میان مواد غذایی قابل تشخیص است و احتمال ورود آنها به محصول نهایی کاهش مییابد.
نکات خرید تسمه نقاله مدولار مشبک
انتخاب درست تسمه نقاله مدولار مشبک نهتنها کیفیت تولید را بالا میبرد، بلکه میتواند از هزینههای سنگین تعمیر و توقف خط جلوگیری کند. اولین نکته توجه به نوع محصولی است که قرار است روی تسمه منتقل شود. اگر محصول شما حساس است، مثل دارو یا مواد غذایی تازه، باید سراغ تسمهای بروید که گواهیهای بهداشتی لازم را داشته باشد.
نکته دوم مربوط به شرایط محیطی است. آیا کارخانه شما دمای پایین سردخانه دارد یا با حرارت بالای کوره سر و کار دارد؟ آیا محیط مرطوب است یا با مواد شیمیایی در تماس هستید؟ هر کدام از این عوامل روی انتخاب جنس تسمه تاثیر مستقیم دارند.
سومین نکته توجه به ظرفیت بار است. تسمههای سبکتر برای جابهجایی مواد کوچک مناسباند، اما اگر قرار است قطعات سنگین فلزی یا صنعتی حمل شوند، باید مدلی از تسمه نقاله مدولار مشبک انتخاب شود که تحمل فشار و کشش بالایی داشته باشد. در غیر این صورت، تسمه خیلی زود دچار شکستگی خواهد شد.
از جنبه اقتصادی، باید به هزینه نگهداری و تعمیرات توجه کرد. یکی از مزایای بزرگ تسمه مدولار مشبک، امکان تعویض قطعه به قطعه است. بنابراین اگر تسمهای انتخاب کنید که قطعات یدکی آن در بازار به راحتی در دسترس باشند، هزینه تعمیرات شما به حداقل میرسد. اما اگر برند ناشناختهای خریداری کنید که قطعاتش کمیاب باشند، در صورت خرابی کوچک مجبور به تعویض کل تسمه خواهید شد.

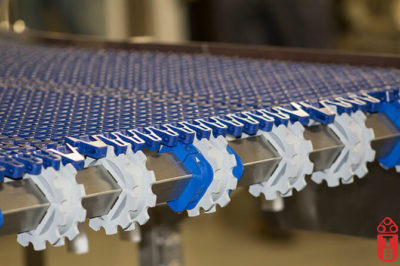

یکی دیگر از عوامل مهم، سیستم محرک و چرخدندهها هستند. تسمه مدولار مشبک برای حرکت نیاز به اسپراکت یا چرخدندههای مخصوص دارد. هنگام خرید باید مطمئن شوید که این اجزا با خط تولید شما سازگار هستند. برخی شرکتها پکیج کامل شامل تسمه، اسپراکت و اتصالات ارائه میدهند که خیال خریدار را راحتتر میکند.
نکته آخر، توجه به خدمات پس از فروش و مشاوره فنی است. خیلی وقتها انتخاب تسمه درست تنها با کمک کارشناسانی ممکن میشود که تجربه مستقیم در خطوط تولید مشابه دارند. اگر فروشندهای علاوه بر محصول، پشتیبانی و آموزش نصب هم ارائه دهد، سرمایهگذاری مطمئنتری خواهید داشت.
تفاوت تسمه نقاله مدولار مشبک با انواع مشابه
شاید بپرسید چه فرقی دارد که از تسمه لاستیکی، پارچهای یا مدولار استفاده کنیم؟ پاسخ در نیازهای خط تولید نهفته است. تسمههای لاستیکی سالهاست در صنایع مختلف استفاده میشوند، اما مشکل آنها این است که به راحتی آلودگی را در خود نگه میدارند و شستوشوی کاملشان دشوار است. در مقابل، تسمه مدولار مشبک به دلیل طراحی باز، در عرض چند دقیقه شسته و خشک میشود.
از طرف دیگر، تسمههای پارچهای یا PVC اگرچه قیمت اولیه پایینتری دارند، اما در برابر سایش و رطوبت عمر کوتاهتری پیدا میکنند. در حالی که تسمه مدولار به خاطر جنس پلیمری و قابلیت تعویض قطعات، طول عمر بیشتری دارد.
حتی در مقایسه با تسمههای فلزی مشبک، تفاوتها آشکار است. تسمههای فلزی وزن زیادی دارند و مصرف انرژی موتور را بالا میبرند. همچنین در محیطهای غذایی، امکان زنگزدگی و انتقال فلزات سنگین به محصول وجود دارد. اما تسمه مدولار پلاستیکی سبکتر، بهداشتیتر و از نظر مصرف انرژی بهصرفهتر است.
در نهایت اگر بخواهیم به برندهای مختلف اشاره کنیم، برخی تولیدکنندگان اروپایی و آسیایی در این حوزه شناختهشدهاند. تفاوت اصلی آنها بیشتر در کیفیت مواد اولیه و دقت طراحی قفلهای مدولار است. انتخاب میان این برندها باید بر اساس تجربه عملی و مقایسه خدمات پس از فروش انجام شود، نه صرفاً قیمت.
| جهت مشاهده محصولات و همچنین ثبت سفارش و مشاوره با کارشناسان فنی شرکت تسمه برنا در اینستاگرام در ارتباط باشید.
نکات نگهداری از تسمه نقاله مدولار مشبک
داشتن بهترین تسمه دنیا هم اگر درست نگهداری نشود، عمر طولانی نخواهد داشت. چند توصیه کاربردی برای صاحبان خطوط تولید وجود دارد:
بازرسی روزانه: حتی یک ترک کوچک یا شکستگی جزئی اگر بهموقع برطرف نشود، میتواند کل تسمه نقاله مدولار مشبک را تحت فشار قرار دهد.
شستوشوی منظم: بهویژه در صنایع غذایی، شستوشو باید با مواد شوینده سازگار با پلیمر انجام شود تا به سطح تسمه آسیب نزند.
تنظیم درست اسپراکتها: چرخدندههای محرک اگر تراز نباشند، باعث فشار غیرمتوازن بر تسمه و کاهش عمر آن خواهند شد.
استفاده از روانکنندههای سازگار: در برخی خطوط صنعتی استفاده از روانکننده لازم است، اما باید مطمئن شوید این مواد با جنس تسمه واکنش نشان نمیدهند.
مزایا و ویژگیهای کلیدی در عمل
وقتی به صورت تئوری دربارهی تسمه نقاله مدولار مشبک صحبت میکنیم، شاید برخی مزایا شبیه شعارهای تبلیغاتی به نظر برسند. اما اگر وارد یک خط تولید واقعی شوید، تازه متوجه میشوید که این ویژگیها چه اندازه تاثیر مستقیم بر بهرهوری دارند. یکی از بزرگترین مزایا، کاهش زمان توقف خط است. تصور کنید در یک کارخانه بستهبندی نوشیدنی، تسمه سنتی دچار پارگی شود؛ در این حالت کل خط متوقف میشود تا تسمه جدید نصب شود، فرآیندی که ممکن است ساعتها طول بکشد. اما در تسمه مدولار مشبک، اپراتور تنها بخش آسیبدیده را در چند دقیقه تعویض میکند و خط دوباره راه میافتد. همین موضوع در درازمدت صرفهجویی بزرگی در هزینهها ایجاد میکند.
مزیت دیگر مربوط به بهداشت و ایمنی است. در صنایع غذایی و دارویی، آلودگی میتواند منجر به خسارتهای میلیاردی و حتی از دست رفتن مجوزهای قانونی شود. طراحی باز و قابل شستوشوی این تسمه، خطر تجمع میکروبها را به حداقل میرساند. حتی برخی تولیدکنندگان برای افزایش ایمنی، از افزودنیهای آنتیباکتریال در ساخت تسمه استفاده میکنند.
از نظر عملکردی، این تسمهها مصرف انرژی پایینتری دارند. چون وزن کمتری روی موتور و گیربکس وارد میشود، انرژی کمتری برای حرکت نیاز است. این تفاوت شاید در یک شیفت کاری محسوس نباشد، اما در خطوط ۲۴ ساعته، هزینه برق به شکل قابلتوجهی کاهش پیدا میکند.
ویژگی مهم دیگر، انعطافپذیری در طراحی خط است. بسیاری از خطوط تولید به دلیل محدودیت فضا مجبورند از نوارهای منحنی یا شیبدار استفاده کنند. تسمه مدولار مشبک با قابلیت حرکت در مسیرهای مختلف، به مهندسان امکان میدهد تا کارخانه را بدون نیاز به تجهیزات اضافی بازطراحی کنند.
و بالاخره نباید دوام بالا را فراموش کرد. در خطوطی که محصولات سنگین یا دارای لبههای تیز جابهجا میشوند، تسمههای پارچهای یا لاستیکی خیلی زود دچار پارگی میشوند. اما تسمه مدولار مشبک به دلیل ساختار پلیمری و طراحی قفلهای محکم، مقاومت فوقالعادهای در برابر سایش و فشار دارد.
| شما کاربران عزیز میتوانید با کارشناسان فنی شرکت تسمه برنا جهت مشاوره برای تصمیم گیری راحت تر تماس حاصل فرمائید.
جمعبندی نهایی
اگر بخواهیم نگاه کلی داشته باشیم، تسمه نقاله مدولار مشبک ترکیبی از بهداشت، دوام، انعطافپذیری و صرفهجویی اقتصادی است. همین چهار ویژگی کافی است تا جایگاه آن در صنایع مختلف روزبهروز پررنگتر شود. برای کسانی که به دنبال ارتقای کیفیت تولید، کاهش هزینهها و مطابقت با استانداردهای جهانی هستند، این نوع تسمه انتخابی هوشمندانه است. هنگام خرید باید به نوع محصول، شرایط محیطی، ظرفیت بار و خدمات پس از فروش توجه کنید تا بهترین نتیجه را بگیرید.
سوالات متداول
آیا تسمه نقاله مدولار مشبک برای محصولات سنگین مناسب است؟
بله، اما باید نوع مقاومتر آن انتخاب شود که جنسش از آسهتال یا پلیمرهای تقویتشده است.
آیا امکان تعمیر تسمه نقاله مدولار مشبک در محل وجود دارد؟
بله، این یکی از بزرگترین مزایای آن است. قطعات آسیبدیده بهراحتی جدا و جایگزین میشوند.
چه تفاوتی بین تسمه مدولار و تسمه فلزی مشبک وجود دارد؟
تسمه فلزی وزن بیشتری دارد و احتمال زنگزدگی آن بالاست، در حالی که تسمه مدولار پلاستیکی سبکتر، بهداشتیتر و کمهزینهتر است.
آیا همهی تسمههای مدولار استانداردهای غذایی دارند؟
خیر، تنها برخی مدلها دارای تاییدیه FDA یا مشابه آن هستند. هنگام خرید باید این موضوع بررسی شود.
چطور میتوان طول عمر تسمه نقاله مدولار مشبک را افزایش داد؟
با نگهداری منظم، شستوشوی اصولی و استفاده درست از اسپراکتها میتوانید عمر آن را چندین سال افزایش دهید.
