نوار نقاله شیب دار
نوار نقاله شیب دار فراتر از یک وسیله ساده برای جابهجایی مواد است؛ این سیستم در خطوط تولید و انبارداری، هم راندمان را افزایش میدهد و هم ایمنی کارکنان را تضمین میکند.
فهرست محتوایی مقاله
نوار نقاله شیب دار
وقتی از جابهجایی مواد در مسیرهای عمودی یا زاویهدار صحبت میشود، اغلب نگاهها به سمت تجهیزاتی میرود که در عین سادگی، نقش حیاتی در افزایش راندمان خطوط تولید دارند. نوار نقاله شیب دار بهعنوان یکی از همان ابزارهای کارآمد، امکان انتقال پیوسته انواع کالا، مواد اولیه و محصولات را در مسیرهای رو به بالا یا پایین فراهم میکند.
تفاوت اصلی این سیستم با نوار نقالههای افقی در طراحی و ساختار آن نهفته است؛ جایی که زاویه، اصطکاک، نوع تسمه و سیستم محرک، همگی باید هماهنگ باشند تا فرایند انتقال بدون لغزش یا توقف انجام شود. در محیطهایی که اختلاف سطح وجود دارد یا محدودیت فضا باعث میشود امکان نصب سیستمهای متداول وجود نداشته باشد، این نوع کانوایر عملاً یک راهکار نجاتبخش است.
بسیاری از کارخانهها زمانی که با افزایش ظرفیت تولید روبهرو میشوند و نیاز دارند مواد را از یک طبقه به طبقه دیگر منتقل کنند، سراغ همین مدل میروند. از صنایع غذایی گرفته تا معادن و واحدهای بسته بندی، تقریباً هر جایی که نیاز به جابهجایی پایدار و ایمن باشد، ردپای نوار نقاله شیب دار دیده میشود.
انواع نوار نقاله شیب دار

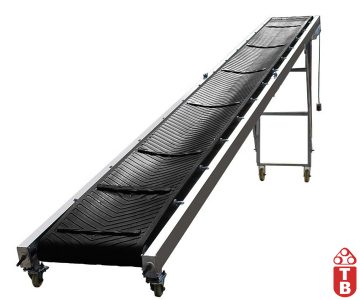

وقتی صحبت از انواع این سیستمها میشود، توجه به ساختار تسمه اولین قدم است. رایجترین نوع، مدل تسمهای با سطح عاجدار است که برای جلوگیری از سر خوردن مواد استفاده میشود. در کنار آن مدلهایی با دیوارهدار وجود دارند که برای انتقال مواد فله یا اقلامی که احتمال ریزش دارند مناسباند. دستهای دیگر از انواع نوار نقاله شیب دار از رولیکهای استوانهای یا تخت بهره میبرند و تسمه روی آنها حرکت میکند؛ این مدلها برای بارهای سنگینتر و مسیرهای طولانی مناسباند.
در صنایع غذایی یا دارویی، استفاده از تسمههای PVC یا PU رایجتر است؛ چرا که این تسمهها بهداشتی، قابل شستشو و مقاوم در برابر مواد شیمیایی سبک هستند. مدلهای استیل یا آلومینیومی نیز برای محیطهای خورنده یا دارای رطوبت بالا استفاده میشوند. تفاوت دیگر در سیستم محرک است. بعضی نوار نقالهها تکسرعتهاند، اما برخی دیگر با تنظیم سرعت متغیر کار میکنند. در خطوط تولیدی که مواد مختلف باید با سرعتهای متفاوت جابهجا شوند، این ویژگی اهمیت زیادی دارد.
همچنین برخی مدلها دارای پایههای متحرک یا چرخدار هستند و کاربر میتواند آنها را در بخشهای مختلف خط جابهجا کند. در پروژههای بزرگ، نوع ماژولار یا چندبخشی نیز استفاده میشود؛ یعنی چند نوار نقاله بهصورت زنجیرهای در شیبهای متفاوت تنظیم میشوند تا مسیر انتقال کامل شود.
مزایا و ویژگیهای نوار نقاله شیب دار
تجربه عملی نشان میدهد که نوار نقاله شیب دار تنها یک ابزار حملونقل ساده نیست؛ بلکه نوعی سیستم هوشمند است که برای شرایط مختلف تنظیم میشود. یکی از مزیتهای مهم این تجهیزات، توانایی انتقال مواد در زاویههای متفاوت است. در بسیاری از مدلها، امکان تنظیم زاویه وجود دارد و کاربر میتواند بسته به وزن و نوع محصول، شیب را تغییر دهد. مورد دیگری که ارزش اشاره دارد، سطح اصطکاک بالای تسمه است.
چه از تسمه آجدار استفاده شود چه از مدلهای پیویسی یا لاستیکی، الگوی سطح تسمه بهگونهای طراحی میشود که در برابر لغزش مقاوم باشد. در خطوط تولید حساس مثل صنایع غذایی یا دارویی، امکان استفاده از تسمههای بهداشتی هم وجود دارد؛ تسمههایی که شستشو، ضدعفونی و نگهداری آنها بسیار آسان است. از سوی دیگر، این سیستمها معمولاً مصرف انرژی پایینی دارند. علت ساده است: بار در مسیر ثابت حرکت میکند و موتور با حداقل فشار کار میکند.
در شرایطی که حجم تولید بالا باشد، همین موضوع به کاهش هزینههای انرژی کمک قابلتوجهی میکند. موضوع مهم دیگر، نگهداری ساده است. تسمهها به راحتی قابل تعویضاند و اکثر قطعات مکانیکی مانند رولیکها، یاتاقانها و موتورگیربکسها دوام بالایی دارند. همچنین قابلیت سفارشیسازی بالا باعث میشود این تجهیزات برای صنایع گوناگون قابل تطبیق باشند. حتی در محیطهای پرگردوغبار یا مرطوب نیز امکان استفاده از پوششهای محافظ برای افزایش عمر دستگاه وجود دارد.
بسیاری از تولیدکنندگان برای افزایش بازدهی از سیستمهای کنترل خودکار یا سنسورهای هوشمند بهره میبرند تا دستگاه با بستههای سبک یا سنگین هماهنگ شود.
کاربردهای نوار نقاله شیب دار
اگر کمی دقیقتر به فرآیندهای تولیدی نگاه کنیم، متوجه میشویم که مسیرهای شیبدار در بسیاری از خطوط بهطور طبیعی وجود دارند. یک کارخانه کوچک فرآوری حبوبات را تصور کنید؛ مواد اولیه از انبار دریافت شده و باید به دستگاه پاکسازی یا سورتینگ منتقل شود. این انتقال میتواند از طریق یک نوار نقاله شیب دار با تسمه لاستیکی عاجدار انجام شود تا هم از ریزش مواد جلوگیری شود و هم جریان دائمی حفظ گردد.
در صنایع بسته بندی نیز معمولاً جعبهها، بطریها یا کیسهها باید پس از پر شدن، از قسمت بسته بندی به بخش انبار یا دستگاه شرینک منتقل شوند. بسیاری از واحدهای تولیدی فضای افقی کافی ندارند و برای ایجاد اختلاف ارتفاع، مجبورند از تجهیزات کمجا و عمودی استفاده کنند. حتی در معادن یا واحدهای تولید مصالح، زمانی که قرار است شن، ماسه یا سنگدانهها از روی همزنها یا سرندها به قسمتهای بالاتر هدایت شوند، این مدل نوار نقاله بهترین انتخاب است.
در واحدهای بازیافت هم که با حجم زیاد مواد سبک و سنگین مواجه هستند، معمولاً مدلهای تسمهدار با دیوارهدار یا آجدار به کار میروند تا مسیر صعودی بدون ریزش طی شود. گاهی هم از این سیستمها در فرودگاهها، فروشگاههای بزرگ یا خطوط لجستیک استفاده میشود؛ جایی که بستهها یا کارتنها باید در سطوح مختلف طبقهبندی شوند.
کاربردهای نوار نقاله شیب دار در محیطهای صنعتی
نوار نقاله شیب دار وقتی وارد خطوط تولید و انبارداری میشود، نقش یک مسیر هوشمند را بازی میکند که هم سرعت جابهجایی را بالا میبرد و هم نیاز به نیروی انسانی را کاهش میدهد. در محیطهایی مثل کارخانههای بستهبندی، صنایع معدنی، واحدهای تولید قطعات فلزی و حتی مراکز لجستیک، این سیستم باعث میشود جریان مواد بدون توقف حرکت کند.
همین ویژگی است که بهرهوری را افزایش میدهد و خطاهای انسانی را به حداقل میرساند. در بسیاری از خطوط تولید که اختلاف سطح بین ایستگاهها وجود دارد، نوار نقاله شیب دار بهترین گزینه برای انتقال ایمن و بدون لغزش محصولات است.
مزایای مهم نوار نقاله شیب دار نسبت به مدلهای معمولی
وقتی صحبت از انتقال بار در سطوح مختلف میشود، نوار نقاله ساده نمیتواند همان کارایی را داشته باشد. مدل شیبدار با طراحی ویژه خود، انتقال مواد را در مسیرهای رو به بالا یا پایین کنترل میکند و حتی در حجمهای بالا هم دچار افت راندمان نمیشود.
یکی از مزیتهای مهم این سیستم، امکان استفاده از تسمههای عاجدار یا گریپدار است که اصطکاک بیشتر ایجاد کرده و جلوی سر خوردن بار را میگیرد. علاوه بر این، در فضاهای کوچک که امکان نصب تجهیزات بزرگ وجود ندارد، نوار نقاله شیب دار با طراحی انعطافپذیر، بهترین راهحل برای بهرهبرداری از ارتفاع و ایجاد مسیرهای عمودی یا نیمهعمودی است.
نقش نوار نقاله شیب دار در بهبود ایمنی و کاهش هزینهها
اگرچه هدف اصلی این سیستم انتقال بار است، اما یک مزیت مهم دیگر هم دارد: کاهش خطرات انسانی. وقتی جابهجایی مواد از حالت دستی خارج میشود، احتمال آسیبدیدگی کارگران کمتر میشود و روند کار ایمنتر پیش میرود.
از طرفی، چون این دستگاه مصرف انرژی بهینهتری نسبت به لیفتینگهای سنگین یا انتقال دستی دارد، هزینههای عملیاتی کاهش پیدا میکند. در محیطهایی که جریان کار مداوم است، نوار نقاله شیب دار کمک میکند تجهیزات کمتر درگیر شوند و استهلاک قطعات دیگر پایین بیاید؛ موضوعی که در طولانیمدت هزینه نگهداری را کاهش میدهد.
چالشها و محدودیتهای نوار نقاله شیب دار
وقتی از نوار نقاله شیب دار در خطوط حملونقل صنعتی استفاده میشود، هرچند بهرهوری بسیار بالایی ایجاد میکند، اما برخی چالشها هم باید در نظر گرفته شوند تا سیستم بدون توقف و با بالاترین راندمان کار کند. در این بخش سراغ مهمترین محدودیتها و مسائلی میرویم که معمولاً در پروژههای واقعی تجربه میشود.
1. لغزش مواد روی سطح نوار
در شیبهای زیاد، مخصوصاً زمانی که مواد ریزدانه یا لیز باشند، احتمال لغزش افزایش پیدا میکند. همین موضوع باعث میشود فشار بیشتری به رولرها و موتور وارد شود و حتی در بخشهای انتقال ارتفاع، مواد از روی نوار جدا شوند. برای جلوگیری از این اتفاق معمولاً از نوار آجدار، ایمپکت بلت، یا سیستمهای جدارهدار استفاده میشود تا سطح تماس بیشتر و پایدارتر شود.
2. سایش بیشتر در نقاط انتقال
به دلیل نیروی گرانش، جریان حرکت روی نوار نقاله شیب دار نسبت به نوار افقی فشار بیشتری به درامها، رولرها و بخشهای انتقال وارد میکند. همین باعث سایش زودهنگام میشود. البته استفاده از رولیکهای روان و تسمه ضدسایش یا تنظیم دقیق کشش نوار، این مشکل را تا حد زیادی کنترل میکند.
3. مصرف انرژی بیشتر
وقتی مواد باید به ارتفاع منتقل شوند، موتور نیاز به توان بالاتر دارد. هرچه شیب بیشتر باشد، نیاز به گشتاور قویتر هم افزایش پیدا میکند. به همین دلیل در طراحی اصولی، محاسبه ظرفیت، وزن مواد و زاویه شیب اهمیت زیادی دارد تا از اتلاف انرژی جلوگیری شود.
4. کنترل سرعت و جلوگیری از برگشت بار
در خطوطی که بار زیاد و سنگین حمل میشود، احتمال بازگشت بار در هنگام توقف وجود دارد؛ این موضوع هم ایمنی را کاهش میدهد و هم به سیستم آسیب میزند. راهکارهای رایج شامل:
- نصب بکاستاپ
- استفاده از کنترلر سرعت قابل تنظیم
- طراحی بخش ورودی با فیدر مناسب
این موارد کمک میکند نوار در هنگام توقف یا شروع حرکت، رفتار کنترلشدهتری داشته باشد.
5. نیاز به نگهداری دقیقتر
در نوار نقالههای شیبدار، به دلیل اختلاف فشار در بالا و پایین مسیر، تنظیم نبودن تراز رولرها یا شل شدن تسمه خیلی سریع خود را نشان میدهد. بنابراین سیستم باید مرتب بازبینی شود تا از انحراف نوار و کشیده شدن یکطرفه جلوگیری شود. در پروژههای صنعتی معمولاً برنامه نگهداری دورهای دقیق برای این مدلها تعریف میشود.
| جهت مشاهده محصولات و همچنین ثبت سفارش و مشاوره با کارشناسان فنی شرکت تسمه برنا در اینستاگرام در ارتباط باشید.
نکات ایمنی و نحوه نگهداری نوار نقاله شیبدار
در ادامه شناخت از عملکرد نوار نقاله شیب دار، یکی از مهمترین بخشهایی که معمولاً نادیده گرفته میشود، ایمنی و نگهداری اصولی آن است. سیستمهای انتقال مواد در خطوط تولید، اگرچه ساده بهنظر میرسند، اما کوچکترین اختلال در شاسی، تسمه یا موتور میتواند کل فرآیند را متوقف کند. بههمین دلیل، توجه به سرویسهای دورهای و مدیریت استهلاک، نقش مستقیم در افزایش عمر تسمه، کاهش مصرف انرژی و بهینهسازی ظرفیت حمل دارد.
1. بررسی منظم تسمه و تنظیم فشار رولیکها
اولین بخش در نگهداری استاندارد، کنترل کشش تسمه است. در نوار نقاله شیب دار به دلیل زاویه انتقال، فشار بیشتری روی سطح تسمه وارد میشود. اگر کشش کم باشد، لغزش ایجاد میشود و اگر زیاد باشد، استهلاک موتور و رولیکها افزایش مییابد. تنظیم صحیح باعث میشود حرکت مواد حتی روی شیبهای تند هم بدون لغزش و توقف انجام شود.
در کنار این موضوع، رولیکهای برگشت و هرزگرد باید از نظر صدا، لرزش و روانکاری بهصورت ماهانه بررسی شوند تا از ایجاد اصطکاک اضافی جلوگیری شود.
2. جلوگیری از تجمع مواد و تمیزکاری منظم
یکی از عوامل رایج خرابی، تجمع مواد روی حاشیه تسمه یا در نقاط تماس با شاسی است. این اختلال باعث کجکار کردن تسمه، افزایش مصرف انرژی و حتی پارگی لایههای کناری میشود. تمیزکاری دورهای، بهویژه در خطوط بستهبندی، معادن یا صنایع غذایی، سرعت انتقال را ثابت نگه میدارد و از کاهش راندمان جلوگیری میکند.
استفاده از اسکرپر مناسب نیز کمک میکند مواد ریز در انتهای مسیر باقی نمانند.
3. نظارت بر سیستم محرک و موتور گیربکس
در نوار نقاله شیب دار، موتور معمولاً تحت بار بیشتری کار میکند. کنترل دمای موتور، سطح روغن گیربکس و عدم وجود نشتی، از توقف ناگهانی سیستم جلوگیری میکند. در شیبهای بلند، استفاده از موتور گیربکسهای توان بالا یا سیستمهای Soft Start کمک میکند فشار اولیه هنگام شروع کار کاهش یابد و تسمه بدون ضربه حرکت کند.
اگر در خط تولید تغییر ظرفیت داشته باشید، بررسی نسبت تبدیل گیربکس هم ضروری است.
4. ایمنی کارکنان در زمان استفاده و سرویس
نوار نقالهها بهخصوص نوع شیبدار، بخشهای متحرک زیادی دارند. رعایت چند نکته ساده، احتمال حادثه را به حداقل میرساند:
هرگونه تعمیر فقط بعد از قطع کامل برق و قفل کردن کلید اصلی انجام شود.
از گاردهای محافظ روی نقاط خطرناک مثل هدپولی و رولیکها استفاده شود.
اپراتورها آموزش ببینند که در صورت مشاهده صدای غیرعادی یا لرزش، فوراً دستگاه را از مدار خارج کنند.
مسیر عبور کارکنان از کنار نوار نقاله نباید دارای لغزندگی یا موانع باشد.
5. برنامهریزی نگهداری پیشگیرانه
بهترین روش برای جلوگیری از توقفهای ناگهانی، ایجاد یک چکلیست دورهای است. این چکلیست شامل کنترل تسمه، رولیکها، یاتاقانها، هد پالی، الکتروموتور، تابلو برق و سیستم ایمنی میشود. چنین برنامهای باعث میشود هر مشکل قبل از تبدیل شدن به خرابی جدی، شناسایی و رفع شود.
در صنایع با حجم بار بالا، ثبت ساعات کارکرد و زمان تعویض قطعات مصرفی، هزینه تعمیرات را تا حد زیادی کاهش میدهد.
موارد استفاده خاص در صنایع با حجم بار بالا
در صنایعی که مواد فلهای، پالتها، جعبههای سنگین یا قطعات حجیم جابهجا میشود، نوار نقاله شیب دار یک انتخاب استاندارد به حساب میآید. در بخشهایی مثل معادن، خطوط تولید مواد غذایی بستهبندیشده، واحدهای بازیافت و صنایع ساختمانی، اختلاف ارتفاع بین بخشهای مختلف خط تولید زیاد است و بدون یک سیستم انتقال شیبدار، جریان مواد متوقف میشود.
همین ویژگی باعث شده این دستگاه در پروژههایی که فضای افقی محدود اما ارتفاع آزاد وجود دارد، بهعنوان بهترین راهکار استفاده شود.
| شما کاربران عزیز میتوانید با کارشناسان فنی شرکت تسمه برنا جهت مشاوره برای تصمیم گیری راحت تر تماس حاصل فرمائید.
جمعبندی
نوار نقاله شیب دار فراتر از یک وسیله ساده برای جابهجایی مواد است؛ این سیستم در خطوط تولید و انبارداری، هم راندمان را افزایش میدهد و هم ایمنی کارکنان را تضمین میکند. با انتخاب صحیح زاویه شیب، نوع تسمه و توان موتور، میتوان هر نوع محصولی—چه سبک و روان، چه سنگین و حجیم را بدون توقف و ریزش از یک سطح به سطح دیگر منتقل کرد. نگهداری منظم، کنترل کشش تسمه، بررسی رولیکها و سیستم محرک، از خرابیهای ناگهانی جلوگیری کرده و عمر تجهیزات را افزایش میدهد.
نوار نقاله شیب دار با انعطافپذیری بالا در طراحی، امکان استفاده در محیطهای مختلف صنعتی، معدنی، بستهبندی و حتی مراکز لجستیک را فراهم میکند. انتخاب جنس شاسی مناسب، حفاظها و امکانات جانبی، علاوه بر امنیت بیشتر، بهرهوری را بالا برده و هزینههای عملیاتی را کاهش میدهد.
در نهایت، هر صنعتی که با اختلاف سطح مواجه است، میتواند از این سیستم بهعنوان یک راهکار مقرونبهصرفه و کارآمد بهره ببرد. اگر دنبال افزایش سرعت تولید، کاهش هزینههای نیروی انسانی و بهبود ایمنی هستید، نوار نقاله شیب دار یکی از کلیدهای اصلی شماست.
